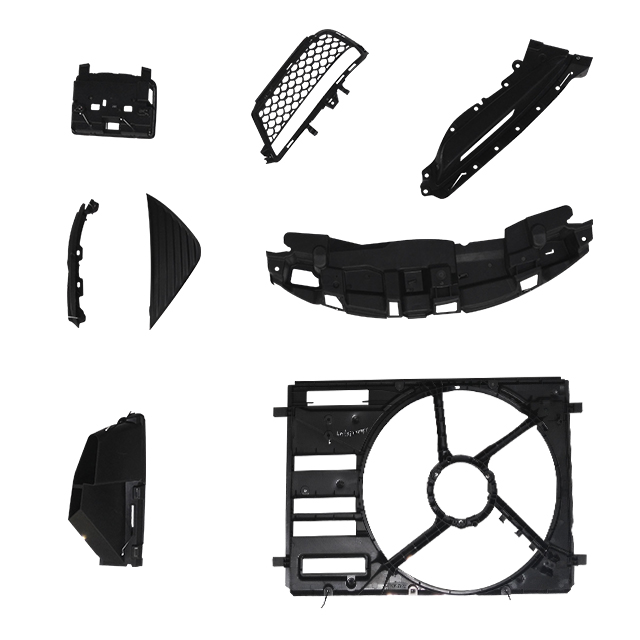

Enjeksiyon Kalıplama İçin Plastik Parçayı Nasıl Hazırlarsınız?

İşlevsel bir 3D CAD modelinden kalıplanabilir bir parçaya geçiş, donanım geliştirmenin en yüksek riskli aşamasını temsil eder. Enjeksiyon kalıplamanın başlaması için önemli miktarda ön sermaye gerekir. Parça hazırlığınızdaki kusurlar kolaylıkla takım üzerinde ciddi yeniden işlemlere yol açabilir. Bu hatalar teslimat sürelerini uzatır ve daha üretimi ölçeklendirmeden birim ekonomisini mahveder. Bir parçanın doğru şekilde hazırlanması hassas hizalama gerektirir. Malzeme fiziği ve alet kısıtlamalarının yanı sıra işlevsel tasarım gerekliliklerini de sıkı bir şekilde dengelemeniz gerekir. Bu kapsamlı kılavuz, ihtiyacınız olan değerlendirme çerçevelerini tam olarak özetlemektedir. Kimse çeliği kesmeden önce yatırımınızın riskini tamamen ortadan kaldırmak için gerekli olan kanıtlanmış üretilebilirlik protokollerini ayrıntılarıyla anlatıyoruz. Bu temel ilkeleri anlayarak ürün lansman zaman çizelgeniz üzerinde çok daha iyi kontrol sahibi olursunuz. Dijital kavramlar ile fiziksel üretim gerçekleri arasındaki boşluğu nasıl sorunsuz bir şekilde kapatacağınızı öğreneceksiniz. Doğru hazırlık, bütçeleri tüketmeden uzun vadeli üretim başarısı sağlar.

Temel Çıkarımlar

• CAD, kalıplanabilirliğe eşit değildir: Geçerli bir 3D model, enjeksiyon ve çıkarma işlemlerine dayanabilmek için genellikle yapısal tavizler (taslaklar, tekdüze duvarlar) gerektirir.

• DFM, takımlama gecikmelerini önler: uygulanması Enjeksiyon kalıplama için sıkı DFM'nin erken , maliyetli olan ve pazara çıkış süresini geciktiren takımlama değişikliklerini azaltır.

• Malzeme kalıp tasarımını belirler: Seçtiğiniz reçinenin büzülme oranları ve termal özellikleri sonuçlandırılmalıdır . önce , kalıp işleme başlamadan

• İş ortağı değerlendirmesi maliyetin ötesine geçer: Bir üretici seçmek, şirket içi DFM yeteneklerinin, takım garantilerinin ve üretim ölçeklenebilirliğinin değerlendirilmesini gerektirir.

Kötü Plastik Parça Tasarımının İşletme Maliyeti

Mühendisler genellikle prototipten üretime hızla koşarlar. Başarılı bir 3D baskının kolayca kalıplanabilen bir ürünü garanti ettiğini varsayıyorlar. Bu varsayım çok büyük mali sonuçlar doğurur. Düzgün özel enjeksiyon kalıplama ve plastik parça tasarımı bu tehlikeli tuzağı önler. Takımlamanın başlangıç ​​tasarımını değiştirmeden, tamamen üretilemeyen bileşenler oluşturma riskiyle karşı karşıya kalırsınız.

'Takımın yeniden işlenmesi' tuzağı özellikle donanım başlangıçları için tehlikelidir. Mevcut bir kalıbı çeliği kaldırarak değiştirmek bazen mümkündür. Örneğin bir duvarı kalınlaştırmak, metalin çekirdekten kesilmesi anlamına gelir. Ancak eksik bir özelliği düzeltmek için kalıba çelik eklemek katlanarak daha pahalıdır. Çoğu zaman tüm boşluğun tamamen yeniden inşa edilmesini gerektirir. Haftalar hatta aylar süren ilerlemeyi kaybedersiniz. Kritik lansman tarihiniz kayar.

Bunu önlemek için, net başarı kriterlerini önceden tanımlamalıyız. Başarılı bir şekilde hazırlanmış bir parça, hassas ve kasıtlı bir dengeye ulaşır. Sağlam mekanik bütünlüğü sağlarken, gerekli estetik niteliklerinizi korur. Daha da önemlisi, üretim sırasında mümkün olan en kısa çevrim süresini kolaylaştırır. Bunu çökme izleri veya boyutsal çarpıklık gibi çirkin kozmetik kusurlar oluşturmadan gerçekleştirir. Ölçeklenebilir üretime ancak CAD aşamasının başlarında bu belirli faktörlere öncelik vererek ulaşırsınız.

Enjeksiyon Kalıplama için Temel DFM: Alet Tasarımı

İyi tasarım ilkeleri nihai üretim sonuçlarınızı doğrudan etkiler. Sıkı bir değerlendirme çerçevesinin uygulanması, daha sonra maliyetli hataların önlenmesini sağlar. Pazarlığa açık olmayan geometrik gereksinimlere derinlemesine odaklanmalıyız. Sağlam Enjeksiyon kalıplama için DFM, dijital modeller ile fiziksel gerçeklikler arasındaki boşluğu dolduruyor. Kapsamlı bir inceleme önemli miktarda sermaye tasarrufu sağlar.

Tasarımınızı kilitlemeden önce ele almanız gereken temel özelliklerden sonuçlara kadar numaralandırılmış bir liste:

1. Düzgün Duvar Kalınlığı: Kalın bölümler ince olanlardan çok daha yavaş soğur. Bu eşit olmayan soğutma, malzemenin parça boyunca eşit olmayan şekilde büzülmesine neden olur. Çirkin çökme izlerine ve ciddi boyutsal çarpıklıklara yol açar. Bileşenin tamamında eşit soğutma oranları sağlamak için tutarlı kalınlığı koruyun. Kalın bölümlerin çıkarılması, pahalı malzemelerden tasarruf sağlarken gücü de korur.

2. Taslak Açılar: Yukarıya doğru yapışan dikey duvarlar boşluğun içinde sıkışacaktır. Taslaklar temiz, hasarsız fırlatma için kesinlikle gereklidir. Standart kurallar, standart parçalar için minimum 1-2 derecelik bir taslak belirler. Dokulu yüzeyler için ek dereceler eklemelisiniz. Bu uygulama parça çizilmesini önler ve zaman içinde erken kalıp aşınmasını büyük ölçüde azaltır.

3. Radyüslü Köşeler: Keskin iç köşeler büyük stres konsantrasyonları yaratır. İlk doldurma aşamasında reçine akışını ciddi şekilde engellerler. Cömert bir yarıçap eklemek, erimiş plastiğin keskin virajların etrafından düzgün bir şekilde akmasını sağlar. Ayrıca son bileşeni yapısal olarak güçlendirerek stres testleri sırasında erken mekanik arızaları önler.

4. Alttan Kesimlerin Yönetimi: Alttan kesmeler, parçayı sert çelik boşluğun içine hapseder. Sizi aletin içindeki pahalı yan eylemleri, kamları veya kaldırıcıları kullanmaya zorlarlar. Maliyetleri düşük tutmak için mümkün olduğunca kesintileri ortadan kaldırın. Geçmeli bağlantıların yeniden tasarlanması veya doğrudan geçişli karot kullanılması, takımlama bütçenizin yüksek düzeyde yönetilebilir olmasını sağlar.

Malzeme Seçimini Enjeksiyon Kalıplamayla Hizalama

İlk önce tam malzemenizi kilitlemeden bir kalıp tasarımını sonlandıramazsınız. Seçtiğiniz reçinenin fiziği, aletin kendisinin fiziksel gerçekliğini belirler. Donanım geliştirmede plastik seçimi hiçbir zaman sonradan akla gelen bir düşünce değildir.

Malzeme özelliklerinin temel olarak nasıl etkilediğini inceleyelim enjeksiyon kalıp takımları . Erimiş plastik soğudukça kaçınılmaz olarak büzüşür. Farklı reçineler moleküler yapılarına bağlı olarak çok farklı oranlarda büzülür. Naylon gibi yarı kristal plastikler, ABS gibi amorf plastiklere göre çok daha fazla büzülür. Mühendisler bu kesin hesaplamayı yapabilmek için çelik boşluğu biraz daha büyük boyutlandırmalıdır. Daha sonra malzemeleri değiştirirseniz parça anında tolerans dışına çıkacaktır.

Akış özellikleri de takım tasarımında önemli bir rol oynar. Bu özelliği Erime Akış İndeksini (MFI) kullanarak ölçüyoruz. Yüksek viskoziteye sahip malzemeler karmaşık geometrileri veya ince duvarları doldurmakta zorlanır. Özel yolluk stratejileri ve daha büyük yolluk sistemleri gerektirirler. Bu dikkatli tasarım, plastik kapıda donmadan önce boşluğun tamamen dolmasını sağlar.

Son olarak, işlem sonrası kısıtlamalarınızı dikkatlice düşünün. Bazı parçalar ikincil boyama, elektrokaplama veya ultrasonik kaynak gerektirir. Baz reçinenin bu spesifik ikincil işlemleri kimyasal ve mekanik olarak desteklemesi gerekir. Kimyasallara karşı oldukça dirençli bir plastik seçerseniz boyalar düzgün şekilde yapışmayabilir. Malzemeyi tamamen son kullanım ortamına ve kalıp sonrası gereksinimlere göre seçin.

Tablo: Malzeme Ailesine Göre Tipik Büzülme Oranları

Kalıplama Stratejileri: Prototipleme ve Yüksek Hacimli OEM Plastik Parçalar Karşılaştırması

Takımlama yolunuz büyük ölçüde ürün yaşam döngüsü hacminize ve başlangıç ​​bütçenize bağlıdır. Bu çözüm kategorilerini iki farklı stratejik yola ayırıyoruz. Yanlış yolu seçmek değerli sermayenizi boşa harcar ve zaman çizelgenizi uzatır.

Hızlı veya köprü takımlama, alüminyum gibi daha yumuşak metallere dayanır. Önemli ölçüde daha düşük bir ön maliyet ve çok daha hızlı bir geri dönüş sunar. Alüminyum aletler, hızlı tasarım doğrulama ve erken pazar testleri için idealdir. Tipik olarak 1.000 ila 10.000 birim arasında değişen düşük hacimli üretim işlemlerini gerçekleştiriyorlar. Ancak aşırı enjeksiyon basıncı altında çelikten çok daha hızlı bozunurlar. Alüminyum aletler, cam dolgulu naylon gibi aşındırıcı reçinelere çok uzun süre dayanamaz.

Üretim takımları tamamen sertleştirilmiş çelik kullanır. Önemli ölçüde daha yüksek bir başlangıç ​​sermaye harcaması ve çok daha uzun teslim süreleri gerektirir. Ancak boyutsal doğruluğu kaybetmeden milyonlarca döngüye kolaylıkla dayanır. Bu olağanüstü dayanıklılık, onu yüksek hacimli üretim için kesinlikle gerekli kılar OEM plastik parçalar . Çelik takımlar, karmaşık çok boşluklu tasarımların zaman içinde parça başına çevrim maliyetlerini büyük ölçüde azaltmasına olanak tanır.

Bu geçiş aşamasında riskin azaltılması son derece önemli olmaya devam ediyor. Mümkün olduğunda ilk önce tek boşluklu bir prototip kalıbı çalıştırmanızı önemle tavsiye ederiz. Bunu karmaşık geometrinizi, kozmetik yüzeylerinizi ve mekanik uyumu doğrulamak için kullanırsınız. Ancak tek gözlü takımı başarıyla test ettikten sonra pahalı, çok gözlü bir üretim takımına yönelmelisiniz.

Karşılaştırma: Prototip Oluşturma ve Üretim Araçları

Özel Enjeksiyon Kalıplama Ortağının Değerlendirilmesi

Kısa listeleme mantığı, en ucuz birim fiyatları kontrol etmenin çok ötesine geçer. Tam üretime geçmeye hazır olduğunuzda son derece güvenilir bir satıcıya ihtiyacınız vardır. Potansiyel ortakları mühendislik şeffaflıkları ve teknik altyapılarına göre titizlikle değerlendirin.

Öncelikle son derece şeffaf bir DFM analizi talep edin. Güvenilir bir ortak, herhangi bir takım depozitosu istemeden önce proaktif olarak kapsamlı bir rapor sunar. Bu mühendislik raporu kalıp akış analizini, ideal kapı yerleşimlerini ve ejektör pimi konumlarını ayrıntılı bir şekilde detaylandırmalıdır. Bir satıcı bu kritik adımı atlarsa zaman çizelgeniz için büyük bir risk oluşturur.

İkinci olarak, şirket içi takım oluşturma yeteneklerini komisyonculukla kesin olarak karşılaştırın. Pek çok satıcı, kalıp yapımını gizlice üçüncü taraf denizaşırı mağazalara yaptırıyor. Bu aracılık, projenizde büyük iletişim gecikmelerine neden olur. Rutin bakımı inanılmaz derecede sinir bozucu hale getirir. Şirket içi araçlar, her alanda çok daha iyi sorumluluk sunar. Çalışmanın ortasında bir takım bozulursa, şirket içi bir ekip onu hemen atölyede onarır.

Son olarak, sıkı kalite uyumluluğunu ve fikri mülkiyet güvenliğini zorunlu kılın. Malzeme partisinin izlenebilirliği için net belgelere ihtiyaç duyun. İlk üretim numuneleriniz için kapsamlı İlk Ürün Denetimi (FAI) raporları talep edin. Üreticinin, özel CAD dosyalarınız için yüksek düzeyde güvenli veri işleme protokolleri kullandığından emin olun. Fikri mülkiyetinizi korumak, fiziksel ürünün kendisini üretmek kadar önemli olmaya devam ediyor.

Çözüm

Plastik bir parçayı üretime hazırlamak stratejik bir uzlaşma egzersizidir. İdeal ürün geometrisini, imalatın zorlu fiziksel gerçeklerine karşı sürekli olarak dengelemelisiniz. Her tasarım kararı, nihai lansman zaman çizelgenizi ve genel bütçenizi büyük ölçüde etkiler.

Bir sonraki adımınız malzeme seçiminizi kesin bir şekilde tamamlamaktır. Modelinizde başka geometrik değişiklikler yapmadan önce bunu yapın. Ardından yüksek vasıflı bir üretim ortağından resmi bir DFM incelemesi talep edin. Uzman mühendislik girdilerini güvence altına almadan asla nihai CAD'inizi kilitlemeyin.

Küçük tasarım hatalarının tüm ürün lansmanınızı rayından çıkarmasına izin vermeyin. Uzman bir DFM analizi ve kapsamlı bir takım teklifi için işlevsel 3D modelinizi bugün gönderin. Bu erken geri bildirimin güvence altına alınması, yüksek hacimli üretime çok daha sorunsuz bir geçişi garanti eder.

SSS

S: Enjeksiyon kalıplama için gereken minimum taslak açısı nedir?

C: Dokusuz yüzeyler için genellikle 1 ila 2 derece, yüzey dokusu derinliğinin her 0,001 inç'i için 1,5 derece eklenir.

S: Kalıp yapıldıktan sonra plastik malzemeyi değiştirebilir misiniz?

C: Yalnızca yeni malzemenin orijinaliyle tam olarak aynı büzülme oranına sahip olması durumunda. Aksi halde son parça ölçüleri tolerans dışına çıkacaktır.

S: Enjeksiyon kalıp takımlarının hazırlanması ne kadar sürer?

C: Karmaşıklığa ve malzemeye göre değişir. Alüminyum köprü kalıplama 2-4 hafta sürebilir; çok boşluklu sertleştirilmiş çelik üretim kalıpları genellikle 6-12 hafta gerektirir.

S: Plastik parça tasarımında eşit duvar kalınlıkları neden bu kadar kritik?

C: Kalın kesitler ince kesitlere göre daha yavaş soğur. Bu diferansiyel soğutma, malzemenin kendi kendine çekilmesine neden olarak yüzey çöküntülerine (çökme izleri) ve fiziksel bükülmeye yol açar.
