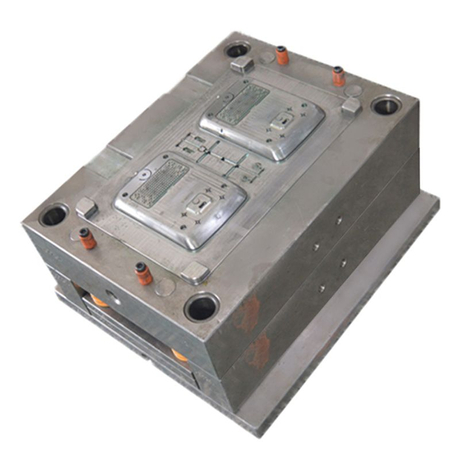

Wie wählen Sie eine medizinische Kunststoffspritzgussform aus?

Die Beschaffung von Werkzeugen für medizinische Geräte ist keine Standardbeschaffungsmaßnahme. In dieser stark regulierten Branche steht unglaublich viel auf dem Spiel. Ein einzelner Fehler kann zur Ablehnung durch die Aufsichtsbehörden, zu massiven Produktrückrufen oder zur Beeinträchtigung der Patientensicherheit führen. Die zentrale Herausforderung besteht darin, eine kritische Lücke zu schließen. Sie müssen vom anfänglichen Teiledesign und Design for Manufacturability (DFM) zu einem validierten, skalierbaren und konformen Fertigungsprozess übergehen. Für den langfristigen Erfolg ist es entscheidend, den richtigen Partner und die richtigen Werkzeugparameter zu finden.

Dieser Artikel bietet Beschaffungsingenieuren und Produktmanagern einen fundierten, risikomindernden Rahmen. Wir werden untersuchen, wie die Werkzeuganforderungen objektiv bewertet werden können. Sie erfahren, wie Sie potenzielle Fertigungspartner anhand strenger Compliance-Standards überprüfen. Wir statten Sie mit umsetzbaren Strategien aus, um den Erfolg Ihres Projekts sicherzustellen. Wenn Sie diese technischen Variablen verstehen, können Sie sich sicher in der komplexen Landschaft der Herstellung medizinischer Geräte zurechtfinden.

Wichtige Erkenntnisse

• Die Werkzeugausstattung bestimmt die Konformität: Formklasse und Stahlhärte müssen direkt mit dem erwarteten Lebenszyklus des Geräts und den FDA/CE-Vorschriften übereinstimmen.

• Das Material bestimmt das Formendesign: Die Auswahl eines bestimmten medizinischen Kunststoffs (z. B. PEEK, Ultem) bestimmt das Wärmemanagement, die Anguss- und Schrumpftoleranzen der Form.

• Validierung statt Versprechen: Ein qualifizierter Lieferant muss seine Leistungsfähigkeit durch strenge IQ/OQ/PQ-Validierungsrahmen und nicht nur durch Marketingaussagen nachweisen.

1. Gestalten Sie Ihre Produktionsrealität: Volumen, Lebenszyklus und Risiko

Sie müssen die genauen Produktionslaufanforderungen definieren, bevor Sie die Besonderheiten der Werkzeugausstattung besprechen. Legen Sie frühzeitig im Projektlebenszyklus klare Erfolgskriterien fest. Bestimmen Sie die erwartete Marktnachfrage und den physischen Lebenszyklus Ihres Geräts. Das Produktionsvolumen bestimmt die grundlegende Architektur Ihres Werkzeugs. Sie können keinen äußerst zuverlässigen Herstellungsprozess entwickeln, ohne zuvor diese Basismetriken festzulegen.

Beachten Sie sorgfältig die Formenklassifizierungen der Society of Plastics Industry (SPI). Sie leiten Ihr Investitionsniveau und legen die grundlegende Haltbarkeit fest.

• Klasse 101 (1 Million+ Zyklen): Diese Werkzeuge bewältigen extrem hohe Volumina. Sie sind für großvolumige Verbrauchsmaterialien wie Spritzen und Diagnosekassetten unbedingt erforderlich. Hersteller fertigen sie aus gehärtetem Werkzeugstahl, typischerweise H13- oder 420-Edelstahl, um vorzeitigem Verschleiß vorzubeugen.

• Klasse 103 (unter 500.000 Zyklen): Diese Formen funktionieren zuverlässig bei mittleren Produktionsläufen. Sie eignen sich hervorragend für mittelgroße, spezialisierte chirurgische Instrumente. Sie erfordern weniger Anfangskapital, behalten aber dennoch eine robuste strukturelle Integrität bei.

Ebenso wichtig für die Risikominderung ist die Skalierbarkeitsplanung. Beurteilen Sie zunächst, ob Sie eine Prototypform mit einer Kavität benötigen. Können Sie direkt zu einem Mehrkavitäten- oder Familienwerkzeug wechseln? Diese Entscheidung hängt stark davon ab, ob Sie festgelegte Designs haben. Treffen Sie diese Entscheidungen auf der Grundlage empirischer Daten und nicht auf optimistischen Vermutungen. Sich vor der Fertigstellung Ihrer CAD-Dateien in ein Werkzeug mit 16 Kavitäten zu stürzen, ist mit kostspieligen Nacharbeiten verbunden. Fangen Sie klein an, wenn das Design fließend bleibt. Skalieren Sie nur, wenn die Validierung beweist, dass die Geometrie stabil ist.

2. Bewertung der Spezifikationen für medizinische Kunststoffspritzgussformen

Medizinische Geräte erfordern oft höchste Präzision, um richtig zu funktionieren. Toleranzen von ±0,001 Zoll oder enger sind in diesem Bereich Standard. Um diese Mikroformpräzision dauerhaft zu erreichen, benötigen Sie robuste, hochentwickelte Werkzeuge. Ein handelsübliches Standardwerkzeug kann diese Abmessungen nicht über Tausende von Zyklen halten.

Sie müssen die wichtigsten Werkzeugspezifikationen streng prüfen. Die Auswahl des Stahls ist die absolute Grundlage für die Haltbarkeit. Ingenieure empfehlen häufig Edelstahl 420 für medizinische Reinräume. Es bietet eine außergewöhnliche Korrosionsbeständigkeit gegenüber Umgebungsfeuchtigkeit. Es widersteht auch den aggressiven Sterilisationschemikalien, die bei der routinemäßigen Reinraumwartung eingesetzt werden. Die Verwendung von minderwertigem Stahl führt zu Rost, der die sterile Umgebung sofort verunreinigt.

Die Kavitationsstrategie erfordert eine sorgfältige Ausgewogenheit. Sie wollen natürlich eine höhere Produktion, um der Marktnachfrage gerecht zu werden. Varianten mit mehreren Kavitäten bringen jedoch erhebliche Verarbeitungsrisiken mit sich. Jeder zusätzliche Hohlraum erschwert den Harzfluss, die Druckverteilung und das Wärmemanagement. Wenn sich eine Kavität schneller füllt als eine andere, verschieben sich die Teileabmessungen.

Das Design des Kühlkanals wirkt sich drastisch auf die Leistung der Form aus. Konforme Kühlkanäle stellen eine wesentliche Verbesserung gegenüber herkömmlichen geradlinigen Leitblechen dar. Sie folgen genau der komplexen Geometrie des Teils. Diese Technologie optimiert die Zykluszeiten und minimiert gleichzeitig den Verzug bei hochpräzisen Bauteilen.

Umfassend definieren Die Spezifikationen für medizinische Kunststoffspritzgussformen gewährleisten die Verarbeitungskonsistenz. Es schützt Ihr Projekt vor geringfügigen Maßabweichungen. Stellen Sie sicher, dass Ihr Engineering-Team jede einzelne Anforderung klar dokumentiert, bevor Sie die Bestellung freigeben.

3. Anpassen des Formendesigns an den von Ihnen gewählten medizinischen Kunststoff

Man kann Formenbau nicht von der Polymerwissenschaft trennen. Bei der Herstellung besteht eine tiefe Harz-Form-Symbiose. Die Materialauswahl bestimmt grundsätzlich, wie Sie das Werkzeug bauen müssen. Verschiedene Polymere verhalten sich unter hoher Hitze und hohem Druck völlig unterschiedlich.

Die Bewertung medizinischer Harze zeigt unterschiedliche Anforderungen an die Werkzeugausstattung. Hochtemperaturbeständige Harze wie PEEK und PEI/Ultem stellen besondere Herausforderungen dar. Sie erfordern spezielle Hochtemperaturformen. Sie müssen fortschrittliche Wärmekontrollsysteme integrieren, um das Werkzeug während der Injektion außergewöhnlich heiß zu halten. Im Gegensatz dazu sind Standardharze wie Polycarbonat und Polypropylen viel einfacher zu verarbeiten. Dennoch bleiben Anguss und Entlüftung von entscheidender Bedeutung. Sie müssen die Tore richtig dimensionieren, um Scherbeanspruchungen vorzubeugen und Gasfallen zu beseitigen, die Brandflecken verursachen.

Wenn Sie eine bestimmte auswählen Denken Sie bei medizinischem Kunststoff über seinen Weg nach dem Formen nach. Biokompatibilität und Sterilisation sind nicht verhandelbare Faktoren. Die Form muss die Materialschrumpfung genau berücksichtigen. Strukturelle Veränderungen treten während der Gamma-, EtO- oder Autoklav-Sterilisation auf. Bei Autoklavenzyklen werden Teile beispielsweise starker Hitze und Feuchtigkeit ausgesetzt. Ihre Werkzeuge müssen diese Dimensionsverschiebungen perfekt antizipieren, um sicherzustellen, dass die Komponenten nach der Sterilisation korrekt zusammengebaut werden.

4. Bewertung der Qualitätsvalidierung und Reinraumfähigkeiten

Die ISO 13485-Zertifizierung ist lediglich eine Voraussetzung für die medizinische Fertigung. Es ist kein Wettbewerbsdifferenzierungsmerkmal. Sie müssen genauer untersuchen, wie die Einrichtung diese Standards täglich durchsetzt. Ein Zertifikat an der Wand bedeutet nichts, wenn die Bediener die Standardarbeitsanweisungen auf dem Boden umgehen.

Das IQ/OQ/PQ-Validierungsprotokoll weist die absolute Verarbeitungsfähigkeit nach. Es ersetzt leere Marketingversprechen durch objektive wissenschaftliche Beweise.

1. Installationsqualifikation (IQ): Bewertet, ob die Ausrüstung korrekt installiert ist. Es überprüft Versorgungsanschlüsse, Softwareversionen und Sicherheitsfunktionen.

2. Betriebsqualifikation (OQ): Legt die oberen und unteren Kontrollgrenzen fest. Ingenieure treiben den Prozess auf die Spitze. Dadurch wird ein sicheres, robustes Verarbeitungsfenster geschaffen.

3. Leistungsqualifizierung (PQ): Beweist, dass der Prozess wiederholt im großen Maßstab ausgeführt werden kann. Unter normalen Betriebsbedingungen darf es im Laufe der Zeit keine Verschlechterung zeigen.

Auch Umweltkontrollen erfordern eine strenge Prüfung. Klären Sie, wann ein Reinraum der ISO-Klasse 7 oder 8 unbedingt erforderlich ist. Für implantierbare Geräte und Flüssigkeitspfadgeräte sind strenge Reinräume erforderlich, um eine Partikelkontamination zu verhindern. Für Außengehäuse sind möglicherweise nur kontrollierte Reinraumumgebungen erforderlich. Eine übermäßige Spezifizierung der Reinraumanforderungen verschwendet Ressourcen. Eine Unterspezifizierung führt zu einer sofortigen Ablehnung durch die Regulierungsbehörde.

Tabelle: Anwendungsrichtlinien für Reinräume

5. So überprüfen Sie einen Lieferanten für medizinische Kunststoffspritzgussformen

Ein robuster Due-Diligence-Rahmen ist unerlässlich. Sie müssen gründliche physische oder virtuelle Anlagenprüfungen durchführen. Verlassen Sie sich nicht nur auf ausgefeilte Verkaufspräsentationen. Untersuchen Sie den Werkzeugraum. Überprüfen Sie die Wartungsprotokolle Ihrer Geräte. Sprechen Sie direkt mit ihren Qualitätsingenieuren.

Bewerten Sie ihre Engineering- und DFM-Kompetenz kritisch. Ein kompetenter Der Anbieter medizinischer Kunststoffspritzgussformen bietet im Vorfeld eine zuverlässige Moldflow-Analyse. Sie sollten schlechte Designelemente aggressiv bekämpfen. Sie müssen beispielsweise ungleichmäßige Wandstärken hervorheben, die Einfallstellen verursachen. Bei der Beschaffung von a medizinische Kunststoffspritzgussform, hochpräzise Kunststoffspritzgussform für komplizierte Komponenten, dieses technische Feedback ist von unschätzbarem Wert. Wenn ein Anbieter ein fehlerhaftes CAD-Modell einfach ohne Nachfrage akzeptiert, stellt er eine erhebliche Belastung dar.

Rückverfolgbarkeit und Dokumentation schützen Ihren Compliance-Status. Bewerten Sie die Prozesse des Material Review Board (MRB) genau. Überprüfen Sie die Rückverfolgbarkeit ihrer Chargen anhand detaillierter Device History Records (DHR). Wenn ein defektes Teil auf den Markt gelangt, müssen Sie es sofort zur genauen Harzcharge und zum Maschinenbediener zurückverfolgen.

Achten Sie bei Ihrem Audit auf auffällige Warnsignale. Die mangelnde Bereitschaft, Wartungspläne mitzuteilen, ist völlig inakzeptabel. Ausgelagerte Werkzeuge ohne Transparenz bergen ein enormes Risiko. Vage Antworten zum Schutz des geistigen Eigentums (IP) sollten die Diskussionen sofort beenden. Sie brauchen einen Partner, nicht nur einen Anbieter.

6. Kostenannahmen, Implementierungsrisiken und nächste Schritte

Analysieren Sie Ihre Werkzeugangebote sorgfältig. Schauen Sie nicht nur auf das Endergebnis. Unterscheiden Sie zwischen den Rohkosten des Stahls, den Präzisionsbearbeitungsstunden und den Validierungsversuchen. Stellen Sie sicher, dass das Angebot bestimmte Einzelposten für T1- und T2-Probeläufe enthält.

Implementierungsrisiken können Ihre Produkteinführung völlig zum Scheitern bringen. Timeline-Slippage ist eine Hauptgefahr bei kundenspezifischen Werkzeugen. Formiterationen können leicht Monate statt Wochen dauern, wenn die Kommunikation fehlschlägt. Grate und Grate stellen ein weiteres großes Risiko dar. Passflächen verschlechtern sich mit der Zeit, wenn für das Werkzeug minderwertiger Stahl verwendet wird. Dies führt zu versteckten Kosten durch die manuelle Nachbearbeitung. Schlimmer noch: Kunststoffsplitter von Graten gefährden die Gerätesicherheit.

Ergreifen Sie umsetzbare nächste Schritte, um Ihr Projekt zu sichern. Fordern Sie eine umfassende DFM-Bewertung von ausgewählten Anbietern an. Fordern Sie einen äußerst detaillierten Werkzeugvorschlag an, der Kühlkanäle und Auswurfmechanismen definiert. Vergleichen Sie diese technischen Vorschläge mit Ihren anfänglichen Erfolgskriterien.

Diagramm: Strategie zur Risikominderung

Abschluss

Die Auswahl des richtigen Werkzeugs erfordert eine sorgfältige Analyse. Sie müssen Vorabkapital mit langfristiger Zuverlässigkeit in Einklang bringen. Die Einhaltung gesetzlicher Vorschriften bleibt in diesem Sektor die oberste Priorität. Machen Sie keine Kompromisse bei der strukturellen Integrität oder wissenschaftlichen Validierungsprotokollen. Ein schlecht gebautes Werkzeug wird Ihre Produktionslinie jahrelang heimsuchen.

Verwenden Sie für Ihre endgültige Entscheidung eine strenge Entscheidungsmatrix. Geben Sie der Lieferantentransparenz oberste Priorität. Fordern Sie wissenschaftliche Formgebungsfähigkeiten, insbesondere eine gründliche IQ/OQ/PQ-Ausführung. Stellen Sie sicher, dass die Spezifikationen der von Ihnen ausgewählten Harze in medizinischer Qualität genau übereinstimmen. Eine zuverlässige Die medizinische Kunststoffspritzgussform ist die Grundlage für eine erfolgreiche Geräteeinführung.

Reichen Sie noch heute Ihre CAD-Dateien für eine gründliche Machbarkeitsanalyse ein. Bewerten Sie das Feedback genau. Alternativ können Sie eine proprietäre Checkliste zur Lieferantenüberprüfung herunterladen, um Ihre aktuellen Lieferanten zu prüfen. Schützen Sie die Einführung Ihres Medizinprodukts mit objektiven, datengesteuerten Werkzeugentscheidungen.

FAQ

F: Wie viel kostet eine medizinische Kunststoffspritzgussform?

A: Die Kosten variieren erheblich je nach SPI-Klasse, Kavitation und Komplexität. Eine typische Form kostet zwischen 10.000 und über 100.000 US-Dollar. Gehärteter Stahl und fortschrittliche Kühlkanäle erhöhen die Vorabpreise. Auch strenge Validierungsverfahren erhöhen die Anfangsinvestition. Diese Investitionen verhindern jedoch katastrophale nachgelagerte Ausfälle und stellen die Einhaltung gesetzlicher Vorschriften sicher.

F: Was ist der Unterschied zwischen einer Standardform und einer medizinischen Form?

A: Für medizinische Formen gelten weitaus strengere Anforderungen. Sie verwenden typischerweise höherwertigen Edelstahl, wie 420 SS. Dies verhindert Rost in feuchten Reinraumumgebungen. Sie erfordern deutlich engere Mikroformtoleranzen. Darüber hinaus erfordern medizinische Werkzeuge eine strenge Validierungsdokumentation, einschließlich IQ-, OQ- und PQ-Berichten, die von der FDA und CE vorgeschrieben werden.

F: Erfordern alle medizinischen Kunststoffe einen Reinraum zum Spritzgießen?

A: Nein, die Reinraumanforderungen hängen von der Anwendung des Geräts ab. Für implantierbare Geräte und Geräte mit Flüssigkeitskontakt sind in der Regel Reinräume der ISO-Klasse 7 oder 8 erforderlich. Bei externen Gehäusen oder nicht-invasiven chirurgischen Instrumenten ist dies häufig nicht der Fall. Sie erfordern möglicherweise nur eine kontrollierte Reinraumumgebung, vorausgesetzt, dass das ausgewählte Material eine zertifizierte medizinische Qualität hat, z. B. USP Class VI.

F: Was ist die typische Vorlaufzeit für eine hochpräzise medizinische Form?

A: Die Herstellung der eigentlichen Werkzeuge dauert normalerweise 6 bis 12 Wochen. Damit ist der Prozess jedoch noch nicht beendet. Es müssen zusätzlich 4 bis 8 Wochen eingeplant werden. Diese sekundäre Phase umfasst strenge Probenahmen, iterative Anpassungen und eine umfassende Prozessvalidierung, um strenge medizinische Standards zu erfüllen.
