Enjeksiyonla kalıplanmış parçaların tasarlanması hem sanat hem de bilimdir. Önemli olan sadece plastiğe şekil vermek değil, aynı zamanda güçlü, işlevsel ve görsel olarak çekici parçalar yaratmaktır. Kalıbı doğru şekilde doldurmalı, eşit şekilde soğutmalı ve sorunsuz bir şekilde çıkarmalıdırlar; üstelik tüm bunları yaparken maliyetleri kontrol altında tutmaları gerekir. İster günlük tüketici ürünleri, ister hassas mühendislik bileşenleri tasarlıyor olun, enjeksiyon kalıplamanın ilkelerini anlamak çok önemlidir. Bu kılavuzda, her zaman yüksek kaliteli, üretilebilir parçalar üretebilmeniz için doğru malzeme ve duvar kalınlığını seçmekten, profil tasarımına, taslak açılarına ve kozmetik özelliklere kadar bilmeniz gereken her şeyi keşfediyoruz.

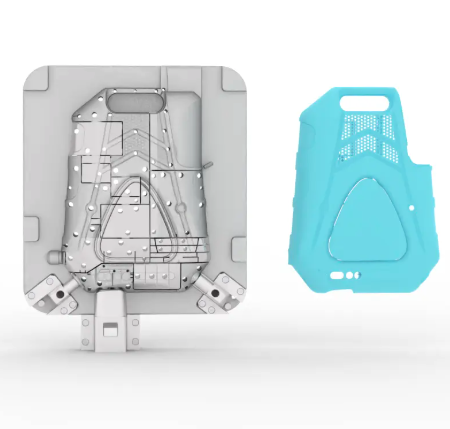

Enjeksiyon kalıplama yaygın olarak kullanılan bir yöntemdir. plastik parçaları hızlı ve hassas bir şekilde keser. Erimiş malzemenin bir kalıba enjekte edilmesi, soğumasına izin verilmesi ve ardından katı kısmın çıkarılmasıyla çalışır. Doğruluğu kaybetmeden büyük miktarlarda karmaşık şekiller üretebilirler.
Enjeksiyon: Erimiş plastik, yüksek basınç altında kalıp boşluğuna itilir.
Soğutma: Su kanalları parçayı hızlı bir şekilde soğutarak çevrim süresini kısaltır.
Çıkarma: Bitmiş parça, itici pimler kullanılarak kalıptan dışarı itilir.
| Amaç | Temel | Hususlar |
|---|---|---|
| Enjeksiyon | Kalıbı tamamen doldurun | Akış hızı, basınç, sıcaklık |
| Soğutma | Parçayı verimli bir şekilde katılaştırın | Kanal düzeni, döngü süresi |
| Fırlatma | Parçayı hasar görmeden çıkarın | Taslak açıları, sürtünme |

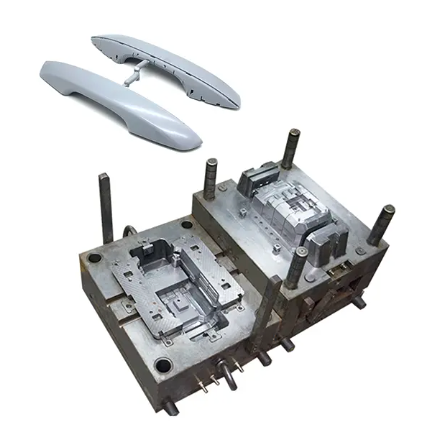

Enjeksiyon kalıplama makinelerinde malzeme için hazneler, eritme için ısıtılmış variller ve kalıbı sıkıca tutmak için kelepçeler bulunur. Her parçanın şekli onun akmasını, soğumasını ve dışarı çıkmasını etkiler.
Doğru malzemeyi seçmek tasarımdan üretime kadar her aşamayı etkiler. Plastikler termoplastik (tekrar kullanılabilir) veya termoset (kalıcı olarak sertleşir) olabilir. Mukavemet, esneklik, ısı direnci ve büzülme bakımından farklılık gösterirler.
Güç ve dayanıklılık duvar kalınlığını, kaburgaları ve çıkıntıları etkiler.
Kimyasal direnç, ürün için hangi plastiklerin işe yaradığını etkiler.
Akış özellikleri, ince kesitlerin veya karmaşık şekillerin düzgün şekilde doldurulup doldurulmayacağını belirler.
| Malzeme Türü | Tipik Kullanımlar | Notlar |
|---|---|---|
| Polipropilen (PP) | Yaşayan menteşeler, kaplar | Esnek, kimyasallara dayanıklı |
| ABS'ler | Elektronik muhafazalar | Sert, orta ısı direnci |
| Naylon (PA) | Dişliler, mekanik parçalar | Güçlüdür, nemi emer |
| PEEK | Yüksek performanslı parçalar | Pahalı, ısıya çok dayanıklı |
Ayrıca çevrim süresini, çıkarma yöntemlerini ve takım aşınmasını da etkilerler. Yanlış malzemenin kullanılması eğrilmeye, kötü yüzey kalitesine ve hatta küf hasarına neden olabilir.
Düzgün duvar kalınlığı çok önemlidir. Plastiğin eşit şekilde akmasını, eşit şekilde soğumasını sağlar ve bükülme veya çökme izleri gibi kusurları azaltır. Düzensiz duvarlar çoğu zaman zayıf noktalara veya maliyetli yeniden işlemlere yol açar.
Duvarları mümkün olduğunca tutarlı tutun.
Minimum duvar kalınlığı malzemeye ve geometriye bağlıdır.
Kaburgalar ana duvar kalınlığının %50-75'i kadar olmalıdır.
Ani değişikliklerden, keskin köşelerden veya ani kalın noktalardan kaçının.
| Malzeme | Min. Duvar Kalınlığı | Tipik Maks. Profil Kalınlığı |
|---|---|---|
| PP | 0,8 mm | 0,6 mm |
| ABS'ler | 1,0 mm | 0,7 mm |
| Naylon | 1,0–1,5 mm | 1,0 mm |
Kalıbın uygun şekilde doldurulmasını sağlar, çökme izlerini azaltır ve parça mukavemetini korur. Taslak açıları, özellikle kalın parçalarda fırlatmaya da yardımcı olur.
Taslak açıları parçaların kalıplardan kolaylıkla ayrılmasını sağlar. Dikey duvarların sürtünme olmadan kayması için hafif bir konikliğe ihtiyacı vardır. Keskin köşeler gerilim noktalarına neden olur ve havanın hapsolmasına veya batma izlerine neden olabilir.
Pürüzsüz yüzeyler: 1–2° taslak
Dokulu yüzeyler: 3–5° taslak
Kaburgalara, çıkıntılara ve köşelere uygulayın
Taslağı kalıp ayırma çizgileriyle hizalayın
Köşeler, ideal olarak duvar kalınlığının 0,5–2 katı olacak şekilde yuvarlatılmalıdır. Filetolar stresi azaltır, malzeme akışını yönlendirir ve genel görünümü iyileştirir.
Kaburgalar duvarı kalınlaştırmadan güç katar. Malzeme akışını yönlendirir ve bükülmeyi önlerler. Çökme izlerini önlemek için doğru yerleştirme önemlidir.
Kalınlık: Bağlı duvarın %50-75'i
Yükseklik: Maksimum 3× duvar kalınlığı
Aralık: En az 2× kaburga kalınlığı
Stresi azaltmak için kavşaklarda fileto kullanın
Köşebentler köşeleri veya yük taşıyan alanları güçlendirir. Çapraz kaburgalar yanıltıcı olabilir ancak dikkatli kullanıldığında yapısal bütünlüğü artırır.
Alttan kesmeler, kaydırıcılar veya kaldırıcılar gibi ekstra kalıp eylemleri gerektirir. Bunları yalnızca gerekli olduğunda kullanın. Geçmeli bağlantılar ve klipsler, parçaların vida olmadan takılmasını sağlar. Canlı menteşeler, genellikle polipropilen parçalarda tekrarlanan esnemeye izin verir.
Yaşayan menteşeler: ince bölge (0,25–0,5 mm), düz eksen, nervür takviyesi
Snap-fits: kırılmadan yeterli esneklik, net toleranslar
Alttan kesmeler: ayırma hattını planlayın, sürgülerin birbirine karışmasını önleyin
Bu özellikler montaj süresinden tasarruf sağlar ancak takımlama karmaşıklığını artırır. Doğru planlama kusurları önler ve üretimi basitleştirir.
Parçalar genellikle marka taşır. Yükseltilmiş veya girintili metin net, okunaklı ve kalıplama için uygun boyutta olmalıdır. Yüksek görünüşlü ayrıntıların veya keskin çizgilerin yeniden üretilmesi zordur.
Basit yazı tipleri kullanın (sans-serif)
Yüksekliği ve kalınlığı yeterli tutun
Yapışmayı önlemek için taslak açıları uygulayın
Dikey veya aşırı taslaklı yüzeylere yerleştirmekten kaçının
Yüzey dokusu hem görünümü hem de küf oluşumunu etkiler. Dokulu alanlar kaliteyi korumak için daha büyük taslak açıları gerektirebilir.
Üretim için tasarım, maliyetli hataları önlemek için dikkatli düşünmeyi gerektirir. Eşit olmayan duvar kalınlığı, parçanın şeklini bozan ve onu kullanılamaz hale getiren bir kusur olan bükülmeye yol açabilir. Yetersiz taslak açıları, çıkarma işlemini yavaşlatabilir, çevrim süresini artırabilir ve parçaya zarar verme potansiyeline sahiptir. Keskin köşeler, yük altında parça arızasına yol açabilecek gerilim noktaları oluşturmasıyla ünlüdür. Karmaşık alttan kesmeler yalnızca kalıbın karmaşıklığını arttırmakla kalmaz, aynı zamanda ilave kızak veya kaldırıcı ihtiyacı nedeniyle üretim maliyetlerini de artırır. Kapının kötü yerleştirilmesi malzeme akışını etkileyerek eksik dolgulara, boşluklara veya diğer kusurlara yol açabilir. Son olarak, yanlış malzemenin seçilmesi, parçanın kullanım amacına göre çok kırılgan veya çok esnek hale gelmesine neden olarak parçanın performansını düşürebilir. Bu hataları tasarım aşamasında erken tespit etmek, önemli ölçüde zaman ve maliyet tasarrufu sağlayabilir ve üretim gecikmelerini azaltabilir.
Enjeksiyon kalıplama tasarımı yolculuğuna çıkmak, nihai ürünün yalnızca işlevsel değil aynı zamanda üretim sürecinde verimli olmasını sağlamak için metodik bir yaklaşım gerektirir. Başarılı bir tasarım oluşturmak için adım adım ayrıntılı bir kılavuz:
Fonksiyonu, Yükü ve Ortamı Tanımlayın
Parçanın amaçlanan fonksiyonunu, taşıyacağı yükleri ve çalışacağı ortamı iyice anlayarak başlayın. Bu ilk değerlendirme, parçanın güvenilirliğini ve uzun ömürlülüğünü sağlayacak gerekli malzeme özelliklerinin ve tasarım özelliklerinin belirlenmesi açısından çok önemlidir.
Mukavemete, Akışa ve Isıya Göre Malzemeyi Seçin
Gücü, akış özelliklerini ve ısı direncini dikkate alarak uygun malzemeyi seçin. Malzeme, istenen parça geometrisini elde etmek için operasyonel yüklere ve çevre koşullarına dayanabilmeli ve aynı zamanda kolayca kalıplanabilmelidir.
Duvarları, Profilleri ve Taslak Açıları Dikkate Alarak CAD'de Parçayı Modelleyin
Parçanın ayrıntılı bir modelini oluşturmak için Bilgisayar Destekli Tasarım (CAD) yazılımını kullanın. Bu aşamada, parçanın kalıptan çıkarılmasını kolaylaştırmak için duvar kalınlığı, daha fazla güç için nervürlerin yerleşimi ve taslak açıları gibi faktörleri göz önünde bulundurun.
Doldurma ve Soğutma için Kalıp Akışını Simüle Edin
Üretim aşamasına geçmeden önce, malzemenin boşluğu nasıl dolduracağını ve soğuyacağını analiz etmek için kalıp akışını simüle edin. Bu simülasyon, doldurma, soğutma ve eğrilme ile ilgili olası sorunların belirlenmesine yardımcı olarak tasarımda gerekli ayarlamaların yapılmasına olanak tanır.
Ayırma Çizgilerini, Alttan Kesmeleri ve Çıkarma Özelliklerini Ayarlayın
Ayrım çizgilerini ve alttan kesmeleri veya çıkarma özelliklerini dikkatlice planlayın. Bu öğeler, parçanın kalıptan ayrılması açısından kritik öneme sahiptir ve kalıbın ve üretim sürecinin karmaşıklığını ve maliyetini önemli ölçüde etkileyebilir.
Seri Üretim Öncesi Prototip ve Test
Tasarım tamamlandıktan sonra, parçanın işlevselliğini test etmek ve üretilebilirliğini değerlendirmek için bir prototip oluşturun. Bu aşama, seri üretime geçmeden önce gerekli son dakika ayarlamalarının belirlenmesi açısından çok değerlidir.
Maliyet, Üretilebilirlik ve Estetik Açısından İyileştirme
Testten sonra, maliyetleri optimize etmek, üretim kolaylığı sağlamak ve parçanın görsel çekiciliğini artırmak için tasarımı iyileştirin. Bu, performans ve estetik arasında bir denge sağlamak için boyutların, yüzey kaplamalarının ve hatta malzeme seçiminin ayarlanmasını içerebilir.
Bu yapılandırılmış tasarım sürecine bağlı kalarak, oluşturduğunuz parçaların yalnızca güvenilir ve işlevsel değil, aynı zamanda üretimi kolay ve görsel olarak çekici olmasını da sağlayabilirsiniz. Bu yaklaşım, üretimdeki gecikmeleri en aza indirir, maliyetleri azaltır ve nihai ürünün genel kalitesini artırır.
En önemli kural, eşit duvar kalınlığını korumaktır. Tutarlı kalınlık, bükülmeyi, büzülmeyi ve çökme izlerini azaltarak parçanın kalıplanmasını kolaylaştırır ve kullanımda daha güçlü hale getirir.
Malzeme seçimi ürün gereksinimlerine bağlıdır. Gücü, esnekliği, kimyasal direnci, sıcaklık toleransını ve maliyeti göz önünde bulundurun. Yaygın seçenekler arasında ABS, polipropilen, polikarbonat ve naylon bulunur.
Taslak açıları parçanın kalıptan zarar görmeden çıkarılmasını kolaylaştırır. 1-3 derecelik taslak eklemek çizikleri, stres izlerini ve kalıp içinde yapışmayı önlemeye yardımcı olur.
Evet. 3D baskı prototipleri, pahalı bir kalıp oluşturmadan önce uygunluğu, işlevi ve görünümü test etmenize olanak tanır. Riski azaltır, zamandan tasarruf sağlar ve tasarım doğruluğunu garanti eder.
Başarılı enjeksiyonla kalıplanmış parçalar akıllı tasarım kararlarıyla başlar. Duvar kalınlığını, taslak açılarını, nervürleri, alt kesimleri ve malzemeleri dikkatli bir şekilde planlayarak kusurları azaltabilir, üretim maliyetlerinden tasarruf edebilir ve uzun ömürlü parçalar üretebilirsiniz. Kalıp tasarımcılarıyla işbirliği yapmak ve erken prototip oluşturmak, daha az revizyon ve daha sorunsuz üretim sağlar. İster enjeksiyonlu kalıplamada yeni olun ister tasarımlarınızı optimize etmek istiyor olun, bu ilkeleri takip etmek parçalarınızı daha güçlü, üretilmesi daha kolay ve son kullanıcılar için daha çekici hale getirecektir.
