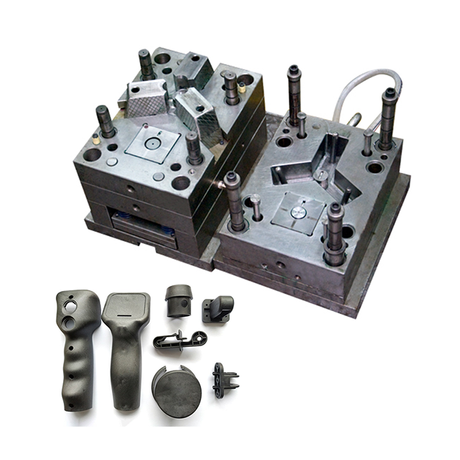

Что следует указать для высокоточной литьевой формы?

Неопределенный запрос цен (RFQ) является основной причиной переделки оснастки, задержек с запуском и перерасхода бюджета в ответственном производстве. На данном этапе вы просто не можете позволить себе двусмысленность. На этапе принятия решения полагаться на субъективное заявление поставщика о «высоком качестве» — это огромная ответственность. Надежный Прецизионная литьевая форма требует строгих математических определений, стандартизированных классификаций и жестких критериев приемки. Субъективные условия оставляют слишком много места для производственных ошибок.

Чтобы снизить финансовый риск и обеспечить функциональный успех, покупатели должны перейти от концептуального проектирования к исчерпывающему документу со спецификациями, подкрепленному данными, прежде чем вводить инструменты в эксплуатацию. Это означает, что ничего не остается для интерпретации. В этом подробном руководстве мы подробно рассмотрим, как определить пределы допуска, выбрать подходящие марки стали, управлять тепловой динамикой и проверить окончательную сборку. Вы узнаете конкретные показатели, необходимые для привлечения партнеров по инструментам к ответственности с первого дня.

Ключевые выводы

• Допуск определяет стоимость: требование формования с жесткими допусками неоправданно увеличивает затраты на оснастку; допуски должны строго соответствовать функциональной пригодности и стандартным возможностям.

• Классификация имеет значение: определение срока службы пресс-формы с помощью стандартов SPI (например, класс 101 против 103) гарантирует, что инструментальная сталь соответствует ожидаемому объему производства.

• Проектирование материалов: окончательный выбор точного сорта смолы не подлежит обсуждению из-за уникальных скоростей усадки и термической динамики.

• Для валидации необходимы данные: в надежной спецификации должны быть изложены требования к первому контролю изделия (FAI) и возможностям технологического процесса (CpK/PpK), чтобы обеспечить подотчетность производителя литьевой формы.

Определение «точности»: переход от модных словечек к измеримым показателям

Многие покупатели завышают допуски по всей детали. Эта привычка приводит к непомерным расценкам и нетехнологичным конструкциям. Инженеры часто на всякий случай указывают общие допуски на чертежах САПР. Однако этот подход имеет неприятные последствия на этапе оснащения. Обработка каждой поверхности с предельной точностью требует специального оборудования и значительно более низких скоростей резания. В конечном итоге вы платите больше за точность на поверхностях, где она не дает никакой функциональной выгоды.

Вы должны отличать стандартную коммерческую практику от настоящих требований высокой точности. Стандартные коммерческие допуски обычно составляют около ±0,005 дюйма. Большинство современных формовочных предприятий могут добиться этого, используя стандартное оборудование и базовый климат-контроль. Напротив, допуски высокой точности часто достигают ±0,002–±0,001 дюйма или меньше. Достижение такого уровня точности требует специализированной обработки, строгого контроля окружающей среды и научных принципов формования. Истинный Для формования с жесткими допусками требуются высокопроизводительные станки с ЧПУ и электроэрозионные станки, работающие в помещениях со стабилизированной температурой.

Мы советуем задавать сверхжесткие допуски только для критических размеров. Прежде чем подавать запрос на предложение, проведите тщательную проверку экономической эффективности. Сосредоточьте свои требования к точности на сопрягаемых поверхностях, зубьях шестерен, жидкостных уплотнениях и защелкивающихся посадках. Для некритических областей оставьте стандартные коммерческие допуски. Этот целенаправленный подход обеспечивает баланс между соблюдением требований и коммерческой жизнеспособностью. Это гарантирует, что вы платите только за точность там, где это действительно важно.

Сравнительная таблица допусков и возможностей

Контрольный список основных спецификаций для нестандартной оснастки для пресс-форм

Создание спецификации требует разрушения структурных и механических ожиданий. Вы должны четко сообщить эти переменные разработчику инструмента. Надежная спецификация исключает предположения. Мы рекомендуем разделить ваши требования на отдельные категории решений. Это гарантирует ваш Специальная оснастка для пресс-форм отвечает как непосредственным производственным потребностям, так и долгосрочным ожиданиям.

Объем производства и классификация пресс-форм SPI

Вы должны заранее указать общее ожидаемое количество жизненных циклов. Классификации Общества индустрии пластмасс (SPI) обеспечивают универсальный язык для этого. Например, если вы ожидаете 1 миллион или более циклов, вам необходимо использовать пресс-форму класса SPI 101. Если для пробного запуска вам нужно всего 50 000 деталей, пресс-форма класса 103 или 104 будет гораздо более экономичной. Не переусердствуйте с вашим инструментом, если ваши прогнозы объема низкие.

Затем определите свои требования к кавитации на основе годовых целевых показателей объема. Решите, нужна ли вам одногнездная, многогнездная или семейная форма. Многоместные пресс-формы увеличивают первоначальные затраты, но резко снижают стоимость отдельных деталей. Семейные пресс-формы могут производить разные компоненты одновременно, но они усложняют поток материалов и настройку процесса. Убедитесь, что пределы кавитации соответствуют мощности вашего пресса.

Рекомендации по классификации пресс-форм SPI

Инструментальная сталь и твердость (шкала Роквелла)

Сопоставьте абразивность смолы и класс пресс-формы непосредственно с выбранной вами инструментальной сталью. Стеклонаполненные или минеральные полимеры обладают высокой абразивностью. Они быстро разрушат мягкую сталь. Для абразивных смол в больших объемах укажите закаленные стали, такие как H-13 или S-7 по шкале Роквелла. Если вы формуете ненаполненные товарные пластмассы в небольших объемах, обычно достаточно стали P-20, и ее гораздо легче обрабатывать.

Вы также должны изложить требования к обработке поверхности или специальному покрытию. Если вы планируете формовать коррозионно-активные смолы, такие как ПВХ или ПОМ, выделение газа приведет к быстрому разрушению незащищенной стали. Укажите никелирование или хромирование блоков сердечника и полостей. Это предотвращает появление ржавчины, продлевает срок службы формы и сохраняет целостность текстурированных поверхностей.

Стратегии ворот, бегуна и изгнания

Тщательно укажите тип и расположение ворот. Ворота — это место, где расплавленный пластик попадает в полость. Его размещение определяет, как материал заполняет деталь. Распространенные варианты включают горячеканальные каналы, холодные каналы, краевые и подводные ворота. Системы с горячими литниками тратят меньше материала, но их строительство и обслуживание обходятся значительно дороже. Размещение ворот должно предотвращать косметические дефекты и эффективно управлять напряжением сдвига.

Механика выброса может легко испортить идеально отлитую деталь. Определите в своей спецификации допустимые отметки выталкивающих штифтов и пределы линий разъема. Следуйте этим рекомендациям по стратегиям изгнания:

• По возможности размещайте выталкивающие штифты на некосметических, скрытых поверхностях.

• Укажите максимально допустимые пределы вспышки вдоль линии разъема (обычно менее 0,002 дюйма).

• Если вы имеете дело с глубокими ядрами или деликатными деталями, потребуются системы управляемого выброса.

• Опишите конкретные углы уклона, необходимые для облегчения плавного выпуска детали.

Поток материала, усадка и научные параметры формования

Реалии реализации диктуют способ изготовления инструмента. Размеры оснастки сокращаются непосредственно в зависимости от поведения конкретного полимера. Сталь относительно неумолима. Если полость слишком велика, для ее исправления потребуется сварка и повторная обработка, что ослабляет инструмент. Таким образом, понимание потока материала является основой прецизионного инструмента.

Предоставить общее семейство материалов просто недостаточно. Упоминание «Нейлон» или «Поликарбонат» в запросе цен обрекает вас на провал. В спецификации должен быть указан точный производитель смолы и конкретная марка. Нейлон со стеклонаполнителем дает усадку гораздо меньше, чем нейлон без наполнителя. Если изготовитель пресс-формы рассчитает усадку на основе неправильного класса, ваши готовые детали сразу же не пройдут проверку размеров. Вы должны заранее определить точную марку смолы.

Управление температурным режимом является еще одной важной переменной. Пластмассы сжимаются при охлаждении. Если деталь остынет неравномерно, она деформируется. Для сложной геометрии следует указать требование к конформным каналам охлаждения. В отличие от традиционных водоводов с прямым бурением, конформные каналы охватывают контуры детали. Это обеспечивает равномерное распределение температуры, что имеет решающее значение для предотвращения деформации сложной конструкции. промышленная пластиковая форма . Это ускоряет время цикла и улучшает стабильность размеров.

Попросите вашего поставщика установить базовый план проектирования для технологичности (DfM). Сделайте Moldflow или эквивалентное программное обеспечение для моделирования обязательным. Эти симуляции предсказывают, как пластик попадет в полость, где будут образовываться линии сварки и где могут возникнуть воздушные ловушки. Моделирование потока позволяет инженерам проверять углы уклона и прогнозировать впадины еще до фактической резки стали. Это жизненно важный шаг по снижению риска.

Соблюдение отраслевых требований и качество поверхности

Для жестко регулируемых секторов сама плесень становится частью пути соблюдения требований. Регулирующие органы не просто проверяют заключительную часть; они проверяют производственную среду. Вы должны документировать, как инструмент создается, обслуживается и работает. Отсутствие шагов по соблюдению требований на этапе оснастки приведет к задержке запуска вашего продукта на несколько месяцев.

Медицинские стандарты и стандарты биосовместимости требуют пристального внимания. Если вы производите продукцию по стандарту ISO 13485, вы должны указать требования к формованию в чистых помещениях. Для смазывания инструмента нельзя использовать тяжелые смазки. Кроме того, вы должны категорически запретить использование смазок для форм, поскольку они могут загрязнять медицинские поверхности. Выбор материалов должен быть устойчивым к стерилизации, выдерживать автоклавирование или гамма-излучение без разрушения.

Оптические и косметические стандарты также требуют точной документации. Не просите просто «блестящий» или «матовый» оттенок. Определите качество поверхности, используя стандартизированные шкалы. Для оптической прозрачности укажите SPI A-1 или A-2 для алмазной полировки. Для текстурированных ручек используйте специальные шкалы VDI 3400. Использование отраслевых стандартов предотвращает субъективные разногласия во время проверки деталей.

Признайте, что требования к полировке требуют первоначальных затрат. Зеркальная отделка требует многочасовой ручной полировки. Они также создают риски при обслуживании. Полированные инструменты склонны к появлению царапин во время извлечения или чистки. Если возникает царапина, возможно, потребуется повторная полировка всей полости. Убедитесь, что ваша бизнес-модель поддерживает расходы на обслуживание, связанные с косметическим совершенством.

Проверка строителя: протоколы контроля качества и ожидания результата

Параметры оценки обеспечивают логическую основу для составления короткого списка поставщиков. Надежный Производитель литьевых форм будет приветствовать строгие показатели проверки. Они рассматривают данные как доказательство своей компетентности. И наоборот, поставщики низкого качества будут им сопротивляться, часто заявляя, что стандартные методы «достаточно хороши». Вы должны оценивать строителей на основе их готовности принять протоколы научной проверки.

Заводские приемочные испытания (FAT) — ваша последняя гарантия. Опишите, что именно представляет собой успешное испытание инструмента перед тем, как форма покинет завод производителя. Не принимайте в качестве доказательства несколько тщательно отобранных образцов. Строгий протокол FAT должен включать:

1. Минимум 4–8 часов непрерывной, непрерывной работы на сухой езде для проверки механической работы.

2. Проверка расхода всех каналов охлаждения и падения давления.

3. Пилотное производство запускается в условиях нормального времени цикла для подтверждения термической стабильности.

4. Подтверждение того, что автоматический выброс и роботизированный сбор деталей работают безупречно.

Метрология и показатели технологических возможностей доказывают долгосрочную надежность. Требуйте отчетов о первом осмотре изделия (FAI), охватывающих 100 % критических размеров во всех полостях. Одна хорошая деталь не доказывает, что процесс работает. Вам нужны статистические доказательства.

Укажите минимальные требования к индексу возможностей процесса. Обычно вам следует требовать CpK или PpK 1,33 или выше. CpK, равный 1,33, указывает на то, что производственный процесс стабилен, повторяем и находится в пределах допустимого отклонения. Это доказывает, что поставщику «повезло» не только за один запуск. Принуждение поставщиков к строгому стандарту CpK заставляет их оптимизировать параметры формования с научной точки зрения.

Заключение

Высокоточная литьевая форма надежна настолько, насколько надежна документация, использованная для ее ввода в эксплуатацию. Если оставить переменные открытыми для интерпретации, контроль полностью перейдет от покупателя к продавцу. Определив допуски, классифицировав срок службы пресс-формы, назвав конкретные марки смол и обеспечив статистическую проверку, вы защитите свои инвестиции. Точность — это не случайность; это результат тщательной инженерной спецификации.

Мы рекомендуем вам немедленно формализовать ваши требования. Прекратите использовать типовые шаблоны запросов предложений, которые не отражают критические нюансы. Создайте подробную спецификацию на основе критериев, изложенных выше. Если вам нужна помощь в работе со сложной геометрией или крайними допусками, свяжитесь с нашей командой инженеров для проведения комплексного анализа DfM и подтверждения ваших текущих спецификаций уже сегодня.

Часто задаваемые вопросы

Вопрос: Насколько литье с жесткими допусками увеличивает общие затраты на оснастку?

Ответ: Указание чрезвычайно жестких допусков может увеличить затраты на оснастку на 20–50 %. Этот всплеск обусловлен сокращением времени электроэрозионной обработки, потребностью в инструментальной стали премиум-класса и повышенными требованиями к метрологии. Это также требует строгого контроля производственной среды для предотвращения теплового расширения в процессе обработки.

Вопрос: Могу ли я заменить пластиковую смолу после изготовления специальной формы?

О: В целом нет. Различные пластиковые смолы имеют уникальные показатели усадки. Размеры инструмента вырезаются специально с учетом поведения исходного материала. Изменение материалов часто приводит к тому, что детали не проходят проверку размеров. Обычно требуется дорогостоящая модификация инструмента, чтобы вернуть новые детали в приемлемые диапазоны допусков.

Вопрос: Каков стандартный срок изготовления высокоточной промышленной пластиковой формы?

Ответ: Стандартное время выполнения заказа обычно составляет от 6 до 12 недель. Этот срок во многом зависит от сложности пресс-формы, кавитации, конструкции конформного канала охлаждения, а также строгости процессов заводских приемочных испытаний (FAT) и проверки первого изделия (FAI).
