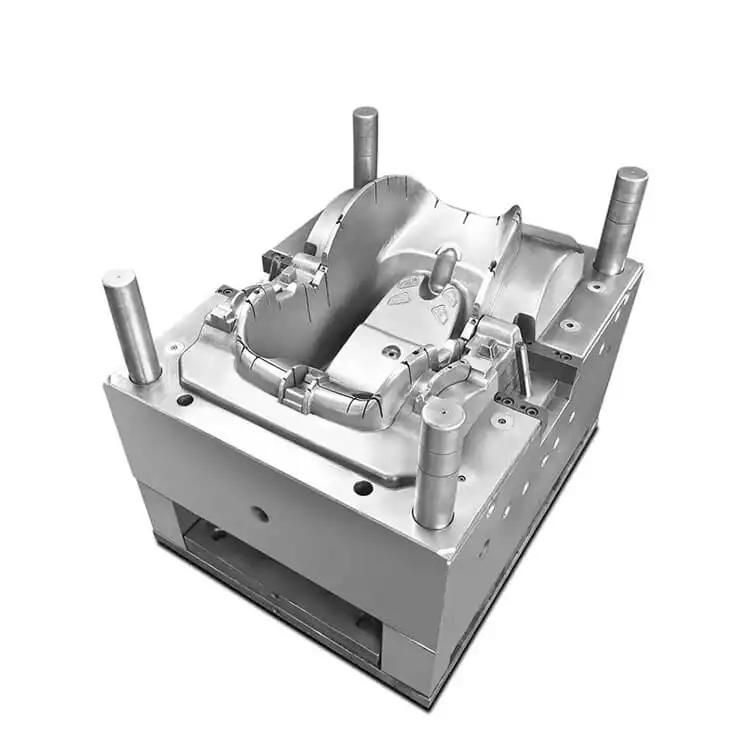

Was sollten Sie für ein hochpräzises Spritzgusswerkzeug angeben?

Eine vage Angebotsanfrage (RFQ) ist die häufigste Ursache für Werkzeugüberarbeitungen, verzögerte Markteinführungen und Budgetüberschreitungen in der Fertigung mit hohen Einsätzen. In dieser Phase können Sie sich Unklarheiten einfach nicht leisten. In der Entscheidungsphase ist es ein großes Risiko, sich auf den subjektiven Anspruch eines Anbieters auf „hohe Qualität“ zu verlassen. Eine zuverlässige Präzisionsspritzgussformen erfordern strenge mathematische Definitionen, standardisierte Klassifizierungen und strenge Akzeptanzkriterien. Subjektive Begriffe lassen viel zu viel Spielraum für Herstellungsfehler.

Um das finanzielle Risiko zu mindern und den funktionalen Erfolg sicherzustellen, müssen Käufer vor der Inbetriebnahme der Werkzeuge von konzeptionellen Entwürfen zu einem umfassenden, datengestützten Spezifikationsdokument übergehen. Das bedeutet, nichts der Interpretation zu überlassen. In diesem umfassenden Leitfaden erfahren Sie genau, wie Sie Ihre Toleranzgrenzen definieren, geeignete Stahlsorten auswählen, die thermische Dynamik verwalten und den endgültigen Bau validieren. Sie lernen die spezifischen Kennzahlen kennen, die erforderlich sind, um Werkzeugbaupartner vom ersten Tag an zur Rechenschaft zu ziehen.

Wichtige Erkenntnisse

• Toleranz bestimmt die Kosten: Die Festlegung enger Toleranztoleranzen treibt die Werkzeugkosten unnötig in die Höhe; Die Toleranzen müssen sich strikt an der funktionalen Passform und den Standardfähigkeiten orientieren.

• Auf die Klassifizierung kommt es an: Durch die Definition der Formlebensdauer über SPI-Standards (z. B. Klasse 101 vs. 103) wird sichergestellt, dass der Werkzeugstahl den Erwartungen an das Produktionsvolumen entspricht.

• Material steuert Design: Aufgrund der einzigartigen Schrumpfraten und thermischen Dynamik ist die Festlegung der genauen Harzqualität im Voraus nicht verhandelbar.

• Für die Validierung sind Daten erforderlich: Eine solide Spezifikation muss die Anforderungen an die Erstmusterprüfung (FAI) und die Prozessfähigkeit (CpK/PpK) darlegen, um den Hersteller von Spritzgussformen zur Rechenschaft zu ziehen.

Definition von „Präzision“: Über Schlagworte hinaus hin zu messbaren Kennzahlen

Viele Käufer geben zu hohe Toleranzen für das gesamte Teil an. Diese Angewohnheit führt zu überhöhten Angeboten und nicht herstellbaren Designs. Aus Sicherheitsgründen legen Ingenieure oft pauschale Toleranzen in einer CAD-Zeichnung fest. Dieser Ansatz schlägt jedoch während der Werkzeugphase fehl. Die Bearbeitung jeder Oberfläche mit äußerster Genauigkeit erfordert spezielle Ausrüstung und deutlich langsamere Schnittgeschwindigkeiten. Am Ende zahlen Sie einen Aufpreis für Präzision auf Oberflächen, wo sie keinen funktionalen Nutzen bietet.

Sie müssen zwischen handelsüblichen Praktiken und echten Hochpräzisionsanforderungen unterscheiden. Die handelsüblichen Toleranzen liegen im Allgemeinen bei etwa ±0,005 Zoll. Die meisten modernen Formanlagen können dies mit Standardausrüstung und einfacher Klimatisierung erreichen. Im Gegensatz dazu erreichen hochpräzise Toleranzen häufig ±0,002 bis ±0,001 Zoll oder weniger. Um dieses Maß an Genauigkeit zu erreichen, sind eine spezielle Bearbeitung, strenge Umweltkontrollen und wissenschaftliche Formprinzipien erforderlich. WAHR Das Spritzgießen mit engen Toleranzen erfordert hochleistungsfähige CNC- und Erodiermaschinen, die in temperaturstabilisierten Räumen betrieben werden.

Wir empfehlen, nur bei kritischen Abmessungen extrem enge Toleranzen anzugeben. Führen Sie eine gründliche Kosten-Nutzen-Realitätsprüfung durch, bevor Sie Ihre Angebotsanfrage einreichen. Konzentrieren Sie Ihre Präzisionsanforderungen auf Passflächen, Zahnradzähne, Flüssigkeitsdichtungen und Schnappverbindungen. Belassen Sie unkritische Bereiche bei handelsüblichen Toleranzen. Dieser zielgerichtete Ansatz gleicht die Einhaltung von Teilen mit der kommerziellen Realisierbarkeit aus. Es stellt sicher, dass Sie nur dort für Präzision bezahlen, wo es wirklich darauf ankommt.

Vergleichstabelle der Toleranzfähigkeit

Die Checkliste mit den Kernspezifikationen für kundenspezifische Formenwerkzeuge

Die Erstellung eines Lastenhefts erfordert die Aufschlüsselung struktureller und mechanischer Erwartungen. Sie müssen diese Variablen dem Werkzeughersteller klar mitteilen. Eine robuste Spezifikation eliminiert Annahmen. Wir empfehlen, Ihre Anforderungen in verschiedene Lösungskategorien zu unterteilen. Dies gewährleistet Ihre Maßgeschneiderte Formenwerkzeuge erfüllen sowohl unmittelbare Produktionsanforderungen als auch langfristige Haltbarkeitserwartungen.

Produktionsvolumen und SPI-Formenklassifizierung

Sie müssen im Voraus die gesamten erwarteten Lebenszyklen angeben. Die Klassifizierungen der Society of Plastics Industry (SPI) bieten hierfür eine universelle Sprache. Wenn Sie beispielsweise mit 1 Million oder mehr Zyklen rechnen, müssen Sie ein Werkzeug der SPI-Klasse 101 vorschreiben. Wenn Sie für einen Pilotlauf nur 50.000 Teile benötigen, ist eine Form der Klasse 103 oder 104 weitaus wirtschaftlicher. Überdimensionieren Sie Ihr Werkzeug nicht, wenn Ihre Volumenprognosen gering sind.

Definieren Sie als Nächstes Ihre Kavitationsanforderungen basierend auf den jährlichen Volumenzielen. Entscheiden Sie, ob Sie eine Form mit einer Kavität, mehreren Kavitäten oder einer Familienform benötigen. Formen mit mehreren Kavitäten erhöhen die Vorlaufkosten, senken jedoch den Stückpreis drastisch. Familienformen können verschiedene Komponenten gleichzeitig herstellen, sie erschweren jedoch den Materialfluss und die Prozessabstimmung. Stellen Sie sicher, dass Sie die Kavitationsgrenzen an die Tonnageverfügbarkeit Ihrer Maschinenpresse anpassen.

SPI-Richtlinien zur Schimmelpilzklassifizierung

Werkzeugstahl und Härte (Rockwell-Skala)

Korrelieren Sie die Abrasivität des Harzes und die Formklasse direkt mit der Auswahl Ihres Werkzeugstahls. Glasgefüllte oder mineralgefüllte Polymere sind stark abrasiv. Sie werden weichen Stahl schnell erodieren. Für großvolumige Schleifharze empfehlen wir gehärtete Stähle wie H-13 oder S-7 auf der Rockwell-Skala. Wenn Sie ungefüllte Standardkunststoffe in geringeren Mengen formen, ist P-20-Stahl normalerweise ausreichend und viel einfacher zu bearbeiten.

Sie müssen auch Anforderungen an Oberflächenbehandlungen oder spezielle Beschichtungen darlegen. Wenn Sie korrosive Harze wie PVC oder POM formen möchten, wird der ungeschützte Stahl durch die Ausgasung schnell beschädigt. Geben Sie eine Nickel- oder Chrombeschichtung für die Kern- und Hohlraumblöcke an. Dies verhindert Rost, verlängert die Lebensdauer von Schimmelpilzen und erhält die Integrität Ihrer strukturierten Oberflächen.

Tor-, Läufer- und Auswurfstrategien

Geben Sie den Tortyp und die Position sorgfältig an. Durch den Anschnitt gelangt geschmolzener Kunststoff in die Kavität. Seine Platzierung bestimmt, wie das Material das Teil füllt. Zu den gängigen Optionen gehören Heißkanäle, Kaltkanäle, Randanschnitte und U-Boot-Anschnitte. Heißkanalsysteme verschwenden weniger Material, kosten aber deutlich mehr in Bau und Wartung. Durch die Anschnittplatzierung müssen kosmetische Defekte verhindert und die Scherspannung wirksam bewältigt werden.

Durch die Auswurfmechanik kann ein perfekt geformtes Teil leicht zerstört werden. Definieren Sie in Ihrer Spezifikation akzeptable Auswerferstiftmarkierungen und Trennliniengrenzen. Befolgen Sie diese Best Practices für Auswurfstrategien:

• Platzieren Sie die Auswerferstifte nach Möglichkeit auf nicht kosmetischen, verdeckten Oberflächen.

• Geben Sie die maximal zulässigen Gratgrenzen entlang der Trennlinie an (normalerweise unter 0,002 Zoll).

• Erfordern Sie geführte Auswurfsysteme, wenn Sie mit tiefen Kernen oder empfindlichen Merkmalen arbeiten.

• Skizzieren Sie spezifische Entformungswinkel, die erforderlich sind, um eine reibungslose Teilefreigabe zu ermöglichen.

Materialfluss, Schrumpfung und wissenschaftliche Formvariablen

Die Realität der Implementierung bestimmt, wie ein Werkzeug hergestellt wird. Die Werkzeugabmessungen werden direkt als Reaktion auf das Verhalten eines bestimmten Polymers zugeschnitten. Stahl ist relativ unnachgiebig. Sobald ein Hohlraum zu groß ausgeschnitten ist, erfordert die Reparatur Schweißen und Nachbearbeitung, wodurch das Werkzeug geschwächt wird. Daher ist das Verständnis des Materialflusses die Grundlage für die Herstellung von Präzisionswerkzeugen.

Die Bereitstellung einer generischen Materialfamilie reicht einfach nicht aus. Wenn Sie in einer Angebotsanfrage „Nylon“ oder „Polycarbonat“ angeben, besteht die Gefahr, dass Sie scheitern. In der Spezifikation müssen der genaue Harzhersteller und die spezifische Sorte genannt werden. Ein glasfaserverstärktes Nylon schrumpft weitaus weniger als ein ungefülltes Nylon. Wenn der Formenbauer die Schrumpfung auf der Grundlage der falschen Qualität berechnet, werden Ihre fertigen Teile die Maßprüfung sofort nicht bestehen. Sie müssen die genaue Harzqualität im Voraus festlegen.

Das Wärmemanagement ist eine weitere kritische Variable. Kunststoffe schrumpfen beim Abkühlen. Wenn ein Teil ungleichmäßig abkühlt, verzieht es sich. Bei komplexen Geometrien sollten Sie die Anforderung an konforme Kühlkanäle spezifizieren. Im Gegensatz zu herkömmlichen, gerade gebohrten Wasserleitungen umschließen konforme Kanäle die Konturen des Teils. Dies sorgt für eine gleichmäßige Temperaturverteilung, die für die Verhinderung von Verformungen in einem Komplex von entscheidender Bedeutung ist industrielle Kunststoffform . Es beschleunigt die Zykluszeiten und verbessert die Dimensionsstabilität.

Fordern Sie Ihren Anbieter auf, eine Design for Manufacturability (DfM)-Grundlinie festzulegen. Machen Sie Moldflow oder eine gleichwertige Simulationssoftware obligatorisch. Diese Simulationen sagen voraus, wie der Kunststoff in die Kavität gelangt, wo sich Bindenähte bilden und wo Lufteinschlüsse auftreten könnten. Durch die Strömungssimulation können Ingenieure Entformungswinkel validieren und Einfallstellen vorhersagen, bevor Stahl tatsächlich geschnitten wird. Es handelt sich um einen wichtigen Schritt zur Risikominderung.

Navigieren zu branchenspezifischer Compliance und Oberflächenbeschaffenheit

In stark regulierten Sektoren wird das Werkzeug selbst zum Teil des Compliance-Pfades. Aufsichtsbehörden prüfen nicht nur den letzten Teil; Sie prüfen die Fertigungsumgebung. Sie müssen dokumentieren, wie das Werkzeug gebaut, gewartet und betrieben wird. Fehlende Compliance-Schritte in der Tooling-Phase verzögern Ihre Produkteinführung um Monate.

Medizinische Standards und Biokompatibilitätsstandards erfordern eine intensive Prüfung. Wenn Sie nach ISO 13485 fertigen, müssen Sie Reinraum-Formgebungsanforderungen festlegen. Das Werkzeug kann nicht auf schwere Fette zur Schmierung zurückgreifen. Darüber hinaus müssen Sie den Einsatz von Formtrennmitteln ausdrücklich verbieten, da diese medizinische Oberflächen verunreinigen können. Die Materialauswahl muss sterilisationstolerant sein und Autoklaven oder Gammastrahlung standhalten, ohne sich zu verschlechtern.

Auch optische und kosmetische Standards erfordern eine genaue Dokumentation. Fragen Sie nicht nur nach einem „glänzenden“ oder „matten“ Finish. Definieren Sie Oberflächenbeschaffenheiten anhand standardisierter Maßstäbe. Für optische Klarheit geben Sie SPI A-1 oder A-2 für eine Diamantpolitur an. Für strukturierte Griffe beachten Sie bitte die spezifischen VDI 3400-Skalen. Die Verwendung von Industriestandards verhindert subjektive Meinungsverschiedenheiten bei der Teileprüfung.

Erkennen Sie die anfänglichen Kostenauswirkungen von Hochglanzanforderungen. Hochglanzpolierte Oberflächen erfordern stundenlanges manuelles Polieren. Sie bringen auch Wartungsrisiken mit sich. Hochglanzpolierte Werkzeuge neigen beim Auswerfen oder Reinigen zu Kratzern. Wenn ein Kratzer auftritt, muss möglicherweise die gesamte Kavität erneut poliert werden. Stellen Sie sicher, dass Ihr Geschäftsmodell die mit kosmetischer Perfektion verbundenen Wartungskosten unterstützt.

Validierung des Builders: QC-Protokolle und Runoff-Erwartungen

Bewertungsdimensionen bieten einen logischen Rahmen für die Auswahl von Anbietern. Ein vertrauenswürdiger Hersteller von Spritzgussformen werden strenge Validierungsmetriken begrüßen. Sie betrachten Daten als Beweis ihrer Kompetenz. Umgekehrt wehren sich minderwertige Anbieter dagegen und behaupten oft, Standardpraktiken seien „gut genug“. Sie müssen Bauherren auf der Grundlage ihrer Bereitschaft bewerten, wissenschaftliche Validierungsprotokolle zu übernehmen.

Der Factory Acceptance Test (FAT) ist Ihr letzter Schutz. Beschreiben Sie genau, was einen erfolgreichen Werkzeugtest ausmacht, bevor die Form das Werk des Herstellers verlässt. Akzeptieren Sie nicht eine Handvoll handverlesener Musterteile als Beweis. Ein strenges FAT-Protokoll sollte Folgendes umfassen:

1. Mindestens 4 bis 8 Stunden kontinuierlicher, ununterbrochener Trockenzyklus zur Überprüfung der mechanischen Funktion.

2. Überprüfung aller Kühlkanaldurchflüsse und Druckabfälle.

3. Ein Pilotproduktionslauf unter normalen Zykluszeitbedingungen zum Nachweis der thermischen Stabilität.

4. Bestätigung, dass der automatische Auswurf und die Roboter-Teilekommissionierung einwandfrei funktionieren.

Messtechnik und Prozessfähigkeitskennzahlen beweisen die langfristige Zuverlässigkeit. Fordern Sie Berichte zur Erstmusterprüfung (FAI) an, die 100 % der kritischen Abmessungen aller Hohlräume abdecken. Ein einzelnes gutes Teil beweist nicht, dass der Prozess funktioniert. Sie benötigen statistische Beweise.

Geben Sie die Mindestanforderungen für den Prozessfähigkeitsindex an. Normalerweise sollten Sie einen CpK oder PpK von 1,33 oder höher fordern. Ein CpK von 1,33 zeigt an, dass der Herstellungsprozess stabil, wiederholbar und gut innerhalb Ihrer Toleranzgrenzen zentriert ist. Es beweist, dass der Anbieter nicht nur auf einen Schlag „Glück“ hat. Wenn Anbieter einen strengen CpK-Standard einhalten, sind sie gezwungen, die Formparameter wissenschaftlich zu optimieren.

Abschluss

Eine hochpräzise Spritzgussform ist nur so zuverlässig wie die Dokumentation, mit der sie in Betrieb genommen wurde. Wenn Variablen für Interpretationen offen bleiben, wird die Kontrolle vollständig vom Käufer auf den Verkäufer übertragen. Indem Sie Ihre Toleranzen definieren, die Lebensdauer Ihrer Form klassifizieren, bestimmte Harzqualitäten benennen und eine statistische Validierung durchsetzen, schützen Sie Ihre Investition. Präzision ist kein Zufall; Es ist das Ergebnis sorgfältiger technischer Spezifikationen.

Wir empfehlen Ihnen, Ihre Anforderungen sofort zu formalisieren. Hören Sie auf, generische RFQ-Vorlagen zu verwenden, die kritische Nuancen nicht erfassen. Erstellen Sie ein umfassendes Datenblatt basierend auf den oben genannten Kriterien. Wenn Sie Hilfe bei der Bewältigung komplexer Geometrien oder extremer Toleranzen benötigen, wenden Sie sich noch heute an unser Engineering-Team für eine umfassende DfM-Überprüfung zur Validierung Ihrer aktuellen Spezifikationen.

FAQ

F: Um wie viel erhöht das Formen mit engen Toleranzen die gesamten Werkzeugkosten?

A: Die Festlegung extrem enger Toleranzen kann die Werkzeugkosten um 20 bis 50 % erhöhen. Dieser Anstieg ist auf langsamere EDM-Bearbeitungszeiten, den Bedarf an hochwertigem Werkzeugstahl und intensive Messanforderungen zurückzuführen. Außerdem sind streng kontrollierte Fertigungsumgebungen erforderlich, um eine Wärmeausdehnung während des Bearbeitungsprozesses zu verhindern.

F: Kann ich das Kunststoffharz wechseln, nachdem das kundenspezifische Formwerkzeug gebaut wurde?

A: Im Allgemeinen nein. Verschiedene Kunststoffharze haben unterschiedliche Schrumpfraten. Die Werkzeugabmessungen werden speziell auf das Verhalten des Originalmaterials zugeschnitten. Ein Materialwechsel führt häufig dazu, dass Teile die Maßprüfung nicht bestehen. Normalerweise sind kostspielige Werkzeugänderungen erforderlich, um die neuen Teile wieder in akzeptable Toleranzbereiche zu bringen.

F: Was ist die Standardvorlaufzeit für eine hochpräzise industrielle Kunststoffform?

A: Die Standardvorlaufzeiten liegen in der Regel zwischen 6 und 12 Wochen. Dieser Zeitrahmen hängt stark von der Komplexität der Form, der Kavitation, dem konformen Kühlkanaldesign und der Strenge der Validierungsprozesse Factory Acceptance Testing (FAT) und First Article Inspection (FAI) ab.
