Die Herstellung medizinischer Geräte stellt Ingenieurteams auf der ganzen Welt vor eine ständige Herausforderung. Sie müssen ständig die strenge ISO- und FDA-Konformität mit skalierbarer Produktionsökonomie abwägen. Jeder sekundäre Montageschritt, den Sie hinzufügen, führt zu Variablen, die Sie sich einfach nicht leisten können. Klebstoffe können unter Belastung versagen. Ultraschallschweißungen weisen häufig Mikrorisse auf. Manuelle Handhabung führt zwangsläufig zu einer unerwünschten biologischen Belastung in sterilen Umgebungen.
Geben Sie die Multi-Shot-Verarbeitung ein. Wir betrachten diesen Prozess nicht nur als Herstellungstechnik, sondern als robuste Strategie zur Risikominderung. Es eliminiert sekundäre Montagevorgänge dauerhaft aus Ihrem Arbeitsablauf. Es reduziert gefährliche biologische Kontaminationsvektoren drastisch. Außerdem wird die Gesamtpräzision der Teile durch die Beibehaltung der geometrischen Ausrichtung innerhalb der Form grundlegend verbessert.
Dieser Artikel liefert einen umfassenden technischen und kommerziellen Rahmen. Sie erfahren genau, wann der hohe Investitionsaufwand für Multimaterialwerkzeuge sinnvoll ist. Wir untersuchen kritische Designauslöser, fortschrittliche Materialkombinationen und strenge Umsetzungsrealitäten. Dieses Wissen hilft Ihnen, Produktionsstrategien für Ihre klinischen Geräte der nächsten Generation zu optimieren.
Eliminierung der Montage: Das 2K-Formen ersetzt die manuelle oder automatisierte Sekundärmontage und reduziert direkt das Risiko einer biologischen Belastung und die Arbeitskosten.
Hervorragende Haftung: Die chemische Bindung zwischen starren und weichen Substraten (z. B. PC und TPU) bietet eine höhere Zuverlässigkeit als Klebstoffe oder Schnappverbindungen.
Volumenschwellenwerte: Die hohen anfänglichen Werkzeugkosten des Double-Shot-Spritzgießens erfordern einen bestimmten Break-Even-Punkt für das Produktionsvolumen, um den ROI im Vergleich zum herkömmlichen Umspritzen zu rechtfertigen.
Compliance-Integration: Die Einzelzyklusproduktion in einer Reinraumumgebung vereinfacht die Validierung und Rückverfolgbarkeit.
Die Sekundärmontage medizinischer Geräte bringt ständig versteckte Risikofaktoren mit sich. Die Kombination separater Kunststoffteile führt unvermeidlich zu Problemen bei der Toleranzstapelung. Eine geringfügige Abweichung zweier zusammenpassender Komponenten kann die Gerätefunktionalität beeinträchtigen. Diese physischen Gelenke werden mit der Zeit oft zu strukturellen Schwachstellen. Noch wichtiger ist, dass jeder manuelle oder robotische Handhabungsschritt das Risiko einer biologischen Kontamination erhöht. Sie müssen alle im Montageprozess verwendeten Klebe-, Schnapp- und Ultraschallschweißnähte streng validieren.
Die Herstellung eines Teils aus mehreren Materialien in einem einzigen Maschinenzyklus löst dieses grundlegende Problem. Wir sehen eine massive Risikoreduzierung, wenn die Handhabung zwischen den Herstellungsschritten entfällt. Beide Substrate bleiben perfekt ausgerichtet im Hohlraum der Stahlform. Dieser integrierte Ansatz gewährleistet eine gleichbleibende Maßgenauigkeit über Tausende kontinuierlicher Produktionszyklen hinweg.
Erfolgskriterien konzentrieren sich stark auf betriebliche Effizienz und Fehlerbeseitigung. Sie können davon ausgehen, dass die Ausschussquote aufgrund menschlicher Montagefehler erheblich sinkt. Hohe Produktionsmengen führen zwangsläufig zu deutlich niedrigeren Stückkosten. Darüber hinaus integrieren Medizinische Kunststoffteile vereinfachen Ihre Lieferkette. Sie verlassen sich auf einen Lieferanten, verwenden ein komplexes Tool und verwalten einen optimierten Validierungsprozess.
Bei der Breakeven-Analyse müssen höhere Vorabinvestitionen gegen betriebliche Einsparungen abgewogen werden. Multi-Shot-Formen kosten aufgrund ihrer Komplexität deutlich mehr als Standard-Single-Shot-Werkzeuge. Durch den vollständigen Wegfall sekundärer Arbeitsvorgänge erzielen sie jedoch auf lange Sicht enorme Einsparungen bei den Stückkosten. Sie erreichen die Gewinnschwelle, wenn die kumulierte Arbeitsersparnis die ursprüngliche Werkzeugprämie übersteigt. Bei klinischen Läufen mit hohem Volumen ist diese finanzielle Vorabinvestition durchaus zu rechtfertigen.
Bestimmte Gerätekonstruktionen machen eine Nachmontage praktisch unmöglich oder höchst unsicher. Wenn Geräte dauerhafte, auslaufsichere IP-Dichtungen erfordern, bieten lose O-Ringe keine Zuverlässigkeit. Chirurgische Flüssigkeitsmanagementsysteme und Arzneimittelverabreichungsgeräte erfordern perfekt integrierte Dichtungen und Dichtungen. Das direkte Anformen des Elastomers an das starre Gehäuse garantiert eine einwandfreie, dauerhafte Flüssigkeitsbarriere. Dies verhindert das Eindringen oder Austreten gefährlicher Flüssigkeiten bei kritischen medizinischen Eingriffen.
Chirurgische Instrumente erfordern oft ergonomische Griffe für den Komfort des Arztes. Klinische Bedingungen erfordern eine präzise taktile Rückmeldung und zuverlässige Rutschfestigkeit, insbesondere bei Nässe. In genau diesen Szenarien die Einbindung Soft-Touch-medizinische Komponenten werden zur absoluten Notwendigkeit. Das Verfahren verbindet Elastomere direkt mit starren Instrumentengriffen, ohne dass schmutzige Klebstoffe zum Einsatz kommen. Dadurch wird verhindert, dass sich der Griff bei harten chirurgischen Eingriffen ablöst, verdreht oder beschädigt.
Tragbare medizinische Monitore enthalten hochempfindliche interne Elektronik und komplizierte Flüssigkeitswege. Das Fallenlassen dieser tragbaren Geräte kann in schnelllebigen klinischen Umgebungen zu katastrophalen Betriebsausfällen führen. Die Integration von Vibrations- und Stoßdämpfungsfunktionen direkt in das Gerätegehäuse schützt diese kritischen Innenteile. Ein eingegossener Elastomer-Stoßdämpfer absorbiert mechanische Stöße weitaus besser als eine aufgeklebte Alternative.

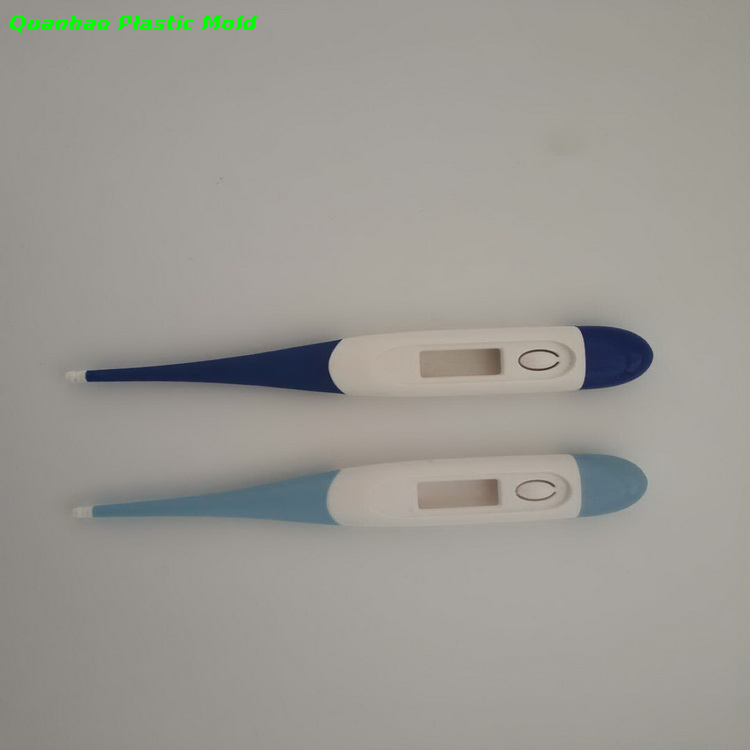

Visuelle Indikatoren spielen eine entscheidende Rolle in klinischen Usability- und Sicherheitsprotokollen. Nutzen Durch das Zweifarben-Spritzgießen können Hersteller unterschiedliche Farben dauerhaft in ein einzelnes Teil integrieren. Sie können ganz einfach farbcodierte Griffe für chirurgische Instrumente zur sofortigen Identifizierung im Operationssaal erstellen. Diese Technik unterstützt das Corporate Branding und die strikte Einhaltung gesetzlicher Vorschriften, ohne dass Außenfarben verwendet werden müssen. Farben können im Laufe der Zeit leicht abplatzen, was in sterilen Umgebungen zu einer ernsthaften Gefahr der Partikelkontamination führt.
Effektive Materialpaarungen bestimmen die langfristige Teileintegrität und klinische Leistung. Wir müssen klar zwischen grundlegender mechanischer Verzahnung und echter chemischer Bindung unterscheiden. Beim mechanischen Ineinandergreifen werden physische Hinterschneidungen, Löcher oder Schwalbenschwänze verwendet, um das zweite Material fest an Ort und Stelle zu halten. Die chemische Bindung beruht ausschließlich auf der molekularen Adhäsion zwischen den beiden unterschiedlichen Polymeren. Überlegene Gerätedesigns nutzen beide Methoden gleichzeitig, aber echte molekulare Adhäsion sorgt für die stärkste dauerhafte Schnittstelle.
Die Bewertung von Substratpaaren erfordert sorgfältige Prüfungen der chemischen Kompatibilität. Hart-Weich-Verbindungen stellen die häufigsten medizinischen Anwendungen dar. Ingenieure kombinieren dabei häufig starres Polycarbonat (PC) oder robustes ABS mit flexiblen Elastomeren TPU-TPE-Umspritzung . Wir sehen auch Hard-and-Hard-Kombinationen in fortschrittlichen Diagnosegeräten. Sie könnten verschiedene starre Polymere kombinieren, um eine hohe strukturelle Festigkeit mit aggressiven Anforderungen an die chemische Beständigkeit in Einklang zu bringen.
Medizinische Geräte erfordern vor der Markteinführung eine strenge Biokompatibilitätsprüfung. Beide ausgewählten Materialien müssen unabhängig voneinander die strengen ISO 10993-Anforderungen erfüllen. Dies gilt insbesondere für die Dauer des Hautkontakts oder für Szenarien mit direkter Flüssigkeitswegexposition. Sie müssen außerdem sicherstellen, dass der Herstellungsprozess mit hoher Hitze die zugrunde liegenden chemischen Eigenschaften der ausgewählten Harze nicht verändert.
Die Sterilisationskompatibilität stellt eine weitere große technische Hürde für Designteams dar. Verschiedene Materialien reagieren unterschiedlich auf extreme Reinigungsumgebungen. Sie müssen Polymerpaarungen auswählen, die genau mit der gleichen Geschwindigkeit abgebaut werden. Unabhängig davon, ob sie der Hitze im Autoklaven, Gammastrahlung oder EtO-Gas ausgesetzt sind, müssen beide Polymere ihre mechanischen Eigenschaften beibehalten, ohne dass es während der vorgesehenen klinischen Lebensdauer des Geräts zu einer Delaminierung kommt.
Ingenieure müssen sich letztendlich zwischen Standard-Pick-and-Place-Methoden und vollständig integrierten Multi-Shot-Systemen entscheiden. Wenn Sie die technischen Grenzen jedes Ansatzes verstehen, können Sie Ihren Fertigungsumfang optimieren.
Bei diesem traditionellen Ansatz wird zunächst ein starres Substrat in einer Standardmaschine geformt. Ein Bediener oder ein Roboterarm überführt es dann in einen völlig separaten zweiten Formhohlraum. Anschließend spritzt die Maschine das weiche Elastomer über den starren Teil.
Es eignet sich am besten für geringe bis mittlere Produktionsmengen, bei denen die Automatisierung nicht entscheidend ist. Wir empfehlen es oft für frühe Prototyping-Phasen und klinische Studien. Es eignet sich auch für Projekte, bei denen die Kapitalbudgets weiterhin stark begrenzt sind und komplexe rotierende Werkzeuge nicht unterstützt werden können.
Die technischen Einschränkungen bleiben jedoch von großer Bedeutung. Der Prozess erfordert eine manuelle oder robotergestützte Übertragung des ersten Schusses. Diese zwischenzeitliche Handhabung birgt ein viel höheres Risiko einer Partikel- und biologischen Kontamination. Außerdem kühlt das starre Substrat vollständig ab, bevor der zweite Schuss erfolgt, wodurch die resultierende chemische Bindung aktiv geschwächt wird. Insgesamt verlängern sich die Zykluszeiten erheblich.
Ein hochautomatisiertes System spritzt zwei unterschiedliche Materialien in einem einzigen, kontinuierlichen Formzyklus ein. Spezialmaschinen mit mehreren Einspritzzylindern verwalten den gesamten Prozess intern.
Diese Methode eignet sich am besten für großvolumige Produktionsläufe, die eine extreme Konsistenz erfordern. Enge Mikroformtoleranzen, die für invasive chirurgische Instrumente erforderlich sind, werden problemlos bewältigt. Wir schreiben es speziell für lebenskritische Geräte mit strengen Null-Fehler-Anforderungen vor.
Die Fertigungsvorteile überwiegen bei weitem die anfängliche Komplexität der Werkzeugausstattung. Das starre Substrat bleibt sicher in derselben Maschine eingeschlossen, oft auf einer präzise rotierenden Platte. Es speichert die lebenswichtige latente Wärme von der ersten Polymerinjektion. Diese Restwärme fördert eine hervorragende molekulare chemische Bindung. Es garantiert außerdem eine perfekte Maßhaltigkeit, da das Teil die anfängliche Spannumgebung erst dann verlässt, wenn es vollständig fertiggestellt ist.
Besonderheit |
Standard-Umspritzung |
Integrierte Multi-Shot-Verarbeitung |
|---|---|---|
Ideales Produktionsvolumen |
Niedriger bis mittlerer Maßstab |
Skala von hoch bis sehr hoch |
Werkzeugkosten im Voraus |
Unten (erfordert zwei einfachere Formen) |
Höher (Erfordert eine hochkomplexe Form) |
Kontaminationsrisikostufe |
Mäßig (externe Bearbeitung erforderlich) |
Sehr niedrig (geschlossene Umgebung mit einem Zyklus) |
Polymerbindungsstärke |
Gut (Hängt stark von mechanischen Schlössern ab) |
Hervorragend (nutzt eine hohe chemische Haftung) |
Maßtoleranz |
Mäßig (anfällig für Übertragungsschwankungen) |
Außergewöhnlich (keine Transferabwicklung) |
Der Übergang von einem digitalen CAD-Modell zur kommerziellen Realität erfordert eine sorgfältige Vorplanung. Sie müssen sich darüber im Klaren sein, dass Multi-Shot-Formen hochkomplexe mechanische Instrumente sind. Sie erfordern exakte Stahlabsperrungen, um unerwünschte Übergänge zwischen den beiden Materialgrenzen zu verhindern. Vor Produktionsbeginn müssen Sie mit deutlich längeren Werkzeugkonstruktionsphasen und längeren Zeitplänen für die Präzisionsbearbeitung rechnen.
Validierungsprotokolle wie IQ, OQ und PQ regeln den gesamten medizinischen Herstellungsbereich. Diese Prozesse wirken sich direkt auf FDA-Einreichungen und ISO 13485-Validierungsbemühungen aus. Der Nachweis der Prozessstabilität für Dual-Barrel-Systeme ist zweifellos komplexer als für Single-Shot-Systeme. Sie müssen diese strenge Validierung jedoch nur für ein integriertes System durchführen. Dies ist weitaus besser als die Validierung zweier völlig getrennter Montagelinien und der zugehörigen Handhabungsverfahren.
Kontrollierte Reinraumumgebungen sind für die meisten invasiven oder Fluid-Path-Geräte nicht verhandelbar. Sie müssen sicherstellen, dass Ihr Fertigungspartner spezielle Mehrzylinder-Spritzgießmaschinen betreibt. Diese Systeme müssen vollständig in zertifizierten Reinräumen der ISO-Klasse 7 oder 8 untergebracht sein. Diese makellose Umgebung verhindert eine Kontamination durch Partikel in der Luft während des kritischen Formzyklus.
Um einen hochqualifizierten Fertigungspartner in die engere Auswahl zu nehmen, sind spezifische, evidenzbasierte Bewertungskriterien erforderlich. Sie sollten nach Betrieben suchen, die sich stark darauf spezialisieren 2K-Spritzguss von medizinischen Kunststoffkomponenten .
Berücksichtigen Sie bei Ihren Lieferantenaudits diese entscheidenden Bewertungsfaktoren:
Eigene Formenbaukapazitäten zur Bewältigung komplexer Wartungsarbeiten und schneller Werkzeuganpassungen.
Ein bewährtes, spezifisches medizinisches Portfolio, das umfassendes technisches Fachwissen im Bereich Multi-Shot demonstriert.
Erweiterte Messfunktionen wie CT-Scannen zur Validierung enger interner Toleranzen.
Fundierte materialwissenschaftliche Kenntnisse über die Adhäsion und den Abbau biokompatibler Polymere.
Die Implementierung eines integrierten Multimaterial-Spritzgießens ist eine technische Strategie mit hohem Einsatz und hohem Gewinn. Es erfordert strenge Vorab-Designanstrengungen und hochspezialisierte automatisierte Maschinen. Es sorgt jedoch für eine unübertroffene Komponentenintegrität und eliminiert gefährliche sekundäre Kontaminationsvektoren. Die Abkehr von riskanten manuellen Montagevorgängen verbessert die Patientensicherheit und die Skalierbarkeit der Produktion grundlegend.
Entwicklungsteams sollten sofort eine DFM-Überprüfung (Design for Manufacturability) einleiten. Wir empfehlen Ihnen dringend, einen spezialisierten Formungspartner mit der Durchführung einer umfassenden Formflussanalyse zu beauftragen, bevor Sie Ihre Geräte-CAD-Modelle einfrieren. Durch eine frühzeitige Zusammenarbeit wird gewährleistet, dass die von Ihnen ausgewählten Polymere korrekt haften und in realen klinischen Umgebungen einwandfrei funktionieren.
A: Für die medizinische Großserienproduktion sind streng die Formenstandards der Klasse 101 erforderlich. Ingenieure entwickeln diese robusten Werkzeuge für mehr als eine Million Dauerzyklen. Werkzeughersteller verwenden hochwertigen gehärteten Edelstahl, um stark abrasiven Harzen in medizinischer Qualität standzuhalten. Eine ordnungsgemäße vorbeugende Wartung in einer kontrollierten Reinraumumgebung stellt sicher, dass diese Präzisionsformen exakte Materialabschaltungen beibehalten und über Jahre hinweg eine gleichbleibende Teilequalität liefern.
A: Es ist äußerst schwierig, echte Prototypen in einem einzigen Zyklus und mit mehreren Schüssen herzustellen, ohne teuren Stahl zu schneiden. Als Funktionsbrücke empfehlen wir für erste Tests die Verwendung von Standard-Pick-and-Place-Umspritzungen. Alternativ kann der fortschrittliche Multimaterial-3D-Druck die Ergonomie und Teilegeometrie erfolgreich validieren. Beachten Sie jedoch, dass diese alternativen Methoden niemals die chemische Bindungsstärke der endgültigen Produktionswerkzeuge perfekt reproduzieren können.
A: Die Kombination zweier unterschiedlicher Harze führt zu einer hochkomplexen Kühldynamik. Jedes eingespritzte Material verfügt über einzigartige thermische Eigenschaften und spezifische volumetrische Schrumpfraten. Da sie gleichzeitig in der Form abkühlen, kann eine ungleiche Schrumpfung zu starken Verformungen der Teile führen. Um diese komplexen Wechselwirkungen vorherzusagen, ist eine umfassende Mold-Flow-Simulationsanalyse unbedingt erforderlich. Ingenieure müssen Angusspositionen und interne Kühlkanäle optimieren, um Dimensionsstabilität sicherzustellen.
