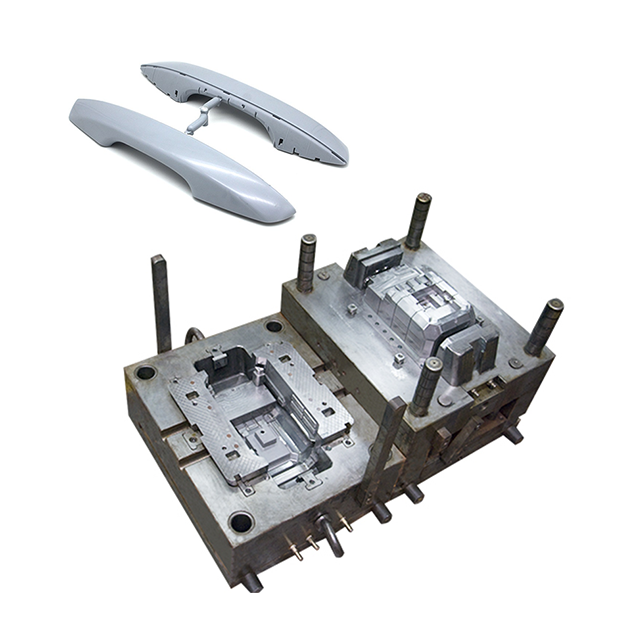

Yüksek Hassasiyetli Plastik Enjeksiyon Kalıbı Nedir?

Karmaşık bileşenlerin üretilmesi yüksek riskli bir gerçekliktir. Sıkı toleranslar, işlevsel bir tıbbi cihaz ile maliyetli geri çağırma arasındaki fark anlamına gelir. Tek boyutlu bir sapma, bir havacılık montaj hattını tamamen durdurabilir. Peki tam olarak ne tanımlar yüksek hassasiyetli plastik enjeksiyon kalıbı ? Bu gelişmiş araçlar rutin olarak +/- 0,001 inçlik dar toleransları işler. Milyonlarca döngü boyunca sıkı tekrarlanabilirliği korurken, karmaşık mikro özellikleri güvenilir bir şekilde üretirler. Yine de zor bir iş gerçekliğinde yolunuzu bulmanız gerekir. Yüksek hassasiyet, önemli ölçüde daha yüksek ön sermaye gerektirir. Aynı zamanda daha uzun teslim sürelerini de içerir. Bu kılavuz, bu yatırımı tam olarak ne zaman haklı çıkarmanız gerektiğini açıklamaktadır. Takımların uygulanabilirliğini, üretilebilirlik için tasarımı nasıl değerlendireceğimizi ve en iyi üretim ortağını nasıl seçeceğimizi keşfedeceğiz. Riskleri azaltmak ve tutarlı, yüksek kaliteli üretimi güvence altına almak için uygulanabilir adımları öğreneceksiniz.

Temel Çıkarımlar

• Hassasiyet Sadece Bir Araç Değil Bir Sistemdir: Gerçek hassasiyet, bilimsel kalıplama ilkeleri, sıkı DFM ve gelişmiş çelik seçiminin birleşimine dayanır.

• Maliyet Toleransı Dengesi: Gerekenden daha sıkı toleransların belirlenmesi, takımlama maliyetlerini katlanarak artırır; Yatırım getirisi katı uygulama gereksinimlerine bağlıdır (örn. tıbbi, optik, otomotiv).

• İnceleme Kritiktir: Bir plastik kalıp üreticisini değerlendirmek, tekliflerin ötesinde metroloji yeteneklerine (CMM, CT tarama) ve kalite kontrol çerçevelerine (ISO 13485, sıkı CPK ölçümleri) bakmayı gerektirir.

Standart ve Yüksek Hassasiyetli Plastik Enjeksiyon Kalıpları: Yatırım Ne Zaman Gerekir?

Boyutsal tolerans eşikleri, standart ekipmanı hassas sistemlerden açıkça ayırır. Standart aletler genellikle ±0,005 inç civarındaki toleranslara uygundur. Bu seri, temel tüketim malları için mükemmel şekilde çalışır. Standart muhafazalara ve kritik olmayan yapısal bileşenlere uygundur. Bununla birlikte, hassas takımların ±0,002'den ±0,001 inçe kadar katı toleranslara sahip olması gerekir. Mikro kalıplama uygulamaları daha da sıkı boyut kontrolleri gerektirir.

İş başarısı kriterleri hangi yaklaşımı benimsemeniz gerektiğini belirler. Standart araçlar genellikle zorlu ve riskli ortamlarda başarısız olur. Karmaşık birleşme parçaları için son derece yüksek doğruluk gerekir. Güvenilir sıvı contaları ve optik berraklık bileşenleri mükemmel yüzeyler gerektirir. Dişli dişlerinin erken aşınma olmadan sorunsuz çalışabilmesi için mutlak boyutsal stabiliteye de ihtiyacı vardır.

Ön takımlama için %30-50 daha fazla ödeme yapmak, sonraki harcamalarınızı önemli ölçüde azaltır. Daha yüksek hassasiyet, önemli ölçüde daha düşük hurda oranları sağlar. Pahalı ikincil işleme operasyonlarına olan ihtiyacı tamamen ortadan kaldırır. Ayrıca çok daha yüksek otomatik montaj verimi elde edeceksiniz. Mükemmel parçalar otomasyon hatlarının sıkışmasını önler. Üretiminizin sorunsuz ilerlemesini sağlarlar.

Hassas Parçalar İçin Endüstriyel Kalıp Tasarımının Temel Mühendisliği

Son derece güvenilir bir yapı oluşturmak Endüstriyel kalıp tasarımı, ilk mühendislik aşamasının derinliklerinde başlar. Çelik seçimi aletin temel sağlamlığını belirler. H13 veya S7 gibi birinci sınıf, yüksek kaliteli takım çelikleri kullanmalısınız. Bu sertleştirilmiş malzemeler, yüksek basınçlı enjeksiyon sırasında çekirdek sapmasını etkili bir şekilde önler. Milyonlarca üretim döngüsü boyunca yapısal ve boyutsal bütünlüğünü korurlar.

Başarı için gelişmiş termal yönetim de aynı derecede kritik öneme sahiptir. Geleneksel düz hatlı soğutma kanalları genellikle karmaşık geometrileri eşit şekilde soğutmakta başarısız olur. Uyumlu soğutma kanalları bu sorunu çözer. Karmaşık parça geometrisini yakından kucaklıyorlar. Isıyı tüm yüzey boyunca eşit bir şekilde uzaklaştırırlar. Tutarlı kavite sıcaklıkları kesinlikle tartışılamaz. Düzensiz soğutma, eğrilmeye, çökme izlerine ve öngörülemeyen büzülmeye neden olur.

Bilimsel kalıplama ilkeleri, operatör tahminlerini denklemden tamamen çıkarır. Mühendisler son derece hassas dönüştürücüleri doğrudan takım çeliğine yerleştirir. Bu sensör donanımlı sistemler, boşluk basıncını ve erime sıcaklığını gerçek zamanlı olarak ölçer. İşleyiciler bu doğru verileri, partiden partiye tam tekrarlanabilirliği garanti etmek için kullanır. Bilim, modası geçmiş deneme yanılma yöntemlerinin yerini alıyor. Güvenilir, veriye dayalı bir üretim sürecini güvence altına alırsınız.

Özel Plastik Kalıp için Üretilebilirlik Tasarımı (DFM) Kuralları

Her özel plastik kalıp, son derece titiz Üretilebilirlik Tasarımı (DFM) analizi gerektirir. Temel parça geometrisi nihai kalıplama başarınızı belirler.

Öncelikle duvar kalınlığı ve geçit stratejileri mükemmelleştirilmelidir. Nominal kalınlıktaki değişiklikler parça hassasiyetini anında tehlikeye atar. Kalın bölümler soğurken batar ve ince bölümler çok çabuk donar. Mümkün olduğunca eşit bir duvar kalınlığı hedeflemelisiniz. Stratejik kapı yerleşimi iç kayma gerilimini en aza indirir. Ayrıca kozmetik yüzeylerdeki görünür akış izlerini de ortadan kaldırır.

Taslak açılarını ve fırlatmayı yönetmek benzersiz mühendislik zorlukları sunar. Standart taslak konikleri fonksiyonel parça geometrinizi etkileyebilir. Kalıp ayırma gerekliliklerini sıkı boyut sınırlarına göre dengelemeniz gerekir. Yüksek kaliteli yüzey kaplamaları bazen draft gereksinimini biraz azaltabilir.

Büzülmenin öngörülebilirliği, herhangi bir çeliği kesmeden önce mutlak veri doğruluğu gerektirir. Sıkı bir değerlendirme sürecini izlemelisiniz:

1. Belirli reçine sınıfını ve üreticiyi doğru şekilde sınıflandırın.

2. Amorf ve yarı kristal polimer davranışları arasında net bir ayrım yapın.

3. Akış özelliklerini anlamak için malzeme toplu verilerini tam olarak analiz edin.

4. Farklı parça özellikleri için spesifik, yerelleştirilmiş daralma oranlarını hesaplayın.

5. Bu değiştirilen boyutları son takım CAD modeline uygulayın.

Yüksek Riskli Takımlar İçin Plastik Kalıp İmalatçısının Değerlendirilmesi

Yetenekli olanı seçmek plastik kalıp üreticisi aşırı inceleme gerektirir. Bir imalat satıcısı yalnızca doğru bir şekilde ölçebildiği kadar iyidir. Sağlam metroloji ve denetim yeteneklerini derinlemesine inceleyin. Gelişmiş, şirket içi Koordinat Ölçüm Makineleri (CMM) ile donatılmış bir ortağa ihtiyacınız var. Ayrıca otomatik görüş sistemlerini de kullanmaları gerekir. Sıkı ilk ürün denetimi (FAI) protokollerini göstermeleri gerekir.

Süreç doğrulama protokolleri gerçek mühendislik uzmanlarını amatörlerden ayırır. Kanıtlanmış dekuplajlı kalıplama uzmanlığında ısrar edin. Sıkı IQ/OQ/PQ doğrulama çerçeveleri gerektirir. Bunlar Kurulum Kalifikasyonu, Operasyonel Kalifikasyon ve Performans Kalifikasyonu anlamına gelir. Bu sıkı standartlar, tıbbi veya otomotiv endüstrisine tam uyumluluğu sağlar. Sürecin zaman içinde istikrarlı kaldığını kanıtlıyorlar.

Şirket içi ve dış kaynaklı operasyonlar arasındaki önemli farkı göz önünde bulundurun. Takımlama operasyonlarını tek bir çatı altında tutmak, büyük proje riskini azaltır. İş ortağının kullandığı takım tasarımı, hassas işleme ve dahili ilk numune alma işlemleri daha sıkı kontrol sağlar. Mühendislik iletişimi çok daha iyi akıyor. Ayarlamalar önemli ölçüde daha hızlı gerçekleşir. Küçük düzeltmeler için ağır çeliğin sınır ötesine gönderilmesiyle ilgili maliyetli gecikmelerden kaçınırsınız.

Uygulama Riskleri ve Gizli Kalıplama Maliyetleri

Yatırım yapmak hassas kalıp belirli uygulama riskleri taşır. Aşırı hoşgörü en yaygın finansal tuzak olarak öne çıkıyor. CAD modelinin tamamına genel olarak sıkı toleranslar uygulamak, maliyetlerinizi gereksiz yere artırır. Takım üreticisini EDM'ye ve kritik olmayan özelliklerin telini kesmeye zorluyorsunuz. İşlev açısından kritik boyutlara yalnızca katı toleranslar uygulamanız gerekir.

Bakım gerçekleri de hassas aletlerle birlikte önemli ölçüde değişiyor. Yüksek doğruluk, mekanik aşınma için çok daha dar marjlar anlamına gelir. Titiz bir önleyici bakım programı, aletin yanıp sönmemesini sağlar. Sıkı bakım rutinlerini takip etmelisiniz:

• Sıkışmış gaz yanıklarını önlemek için mikro havalandırma deliklerini her gün temizleyin.

• Kritik ayırma hatlarını her hafta mikroskobik olarak inceleyin.

• Parça kirlenmesini önlemek için hareketli kızakları ve kaldırıcıları dikkatlice yağlayın.

• Tüm düzeneği düzenli olarak sökün ve ultrasonik olarak temizleyin.

Malzeme sınırlamaları nihai doğrulukta büyük bir rol oynar. Tüm reçineler fiziksel olarak sıkı toleranslara sahip olamaz. Doldurulmamış polipropilen soğutma aşamasında öngörülemez bir şekilde hareket eder. Bunun tersine, cam dolgulu PEEK, yüksek ısı altında mükemmel boyutsal stabilite sağlar. Zorlu bir üretim gerçeğini kabul etmelisiniz. En iyisi bile Enjeksiyon kalıplama, temelde kararsız malzeme kimyasını düzeltemez.

Çözüm

İlerlemek, parça geometrinizi, reçine seçiminizi ve sermaye bütçenizi mükemmel şekilde hizalamanızı gerektirir. Ölçülebilir mühendislik titizliği sergileyen satıcıları kısa listeye almalısınız. Bilimsel kalıplama ve gelişmiş metrolojiden yararlanan ortakları arayın. Herhangi bir Fiyat Teklifi Talebi (RFQ) başlatmadan önce iyice hazırlanın.

Eksiksiz, yerel 3D CAD modelleri sağlayın. Tüm Kritik ve Kalite (CTQ) boyutlarını açıkça işaretleyen ayrıntılı 2D çizimler sağlayın. Gerekli çelik sertliğini ve boşluk sayısını belirlediği için öngörülen yıllık hacimlerinizi doğru bir şekilde detaylandırın. Bu dikkatli hazırlık adımları, doğru fiyatlandırmayı almanızı sağlar. Oldukça yetenekli, uzun vadeli bir üretim ortaklığının temelini oluşturuyorlar.

SSS

S: Yüksek hassasiyetli bir kalıbın maliyeti standart bir kalıpla karşılaştırıldığında ne kadar fazladır?

C: Hassas bir takımın maliyeti standart takımlara göre genellikle %30 ila %50 daha fazladır. Fiyat artışı birinci sınıf sertleştirilmiş çeliklerin, gelişmiş konformal soğutmanın ve daha yavaş, son derece hassas EDM işlemenin kullanılmasından kaynaklanmaktadır. Ancak bu ön yatırım, hurda oranlarını önemli ölçüde azaltarak ve ürünün ömrü boyunca maliyetli ikincil işleme operasyonlarını ortadan kaldırarak kendini hızla amorti eder.

S: Yüksek hassasiyetli enjeksiyon takımlarının yapımı ne kadar sürer?

C: 6 ila 12 haftalık gerçekçi zaman çizelgeleri beklemelisiniz. Hassas takımlama, titiz tasarım incelemeleri ve kalıp akışı analizi gerektirir. Gerçek kesme işlemi daha uzun sürer çünkü tezgahçılar üstün yüzey kalitesi elde etmek için daha yavaş ilerleme hızları kullanırlar. Dar toleranslı tel EDM ve çok eksenli CNC işlemleri, nihai doğruluktan ödün vermeden aceleye getirilemez.

S: Herhangi bir enjeksiyon kalıplama makinesi yüksek hassasiyette kalıp çalıştırabilir mi?

C: Hayır. Enjeksiyon presi, aletin yüksek hassasiyetine uygun olmalıdır. Hidrolik makinelerin basıncı genellikle hafif dalgalanır. Genellikle tamamen elektrikli veya gelişmiş hibrit enjeksiyon kalıplama makinelerine ihtiyacınız vardır. Bu presler, mikro özellikleri mükemmel bir şekilde kopyalamak için gereken atıştan atışa sıkı tutarlılığı, tam enjeksiyon hızlarını ve sabit tutma basınçlarını sağlar.
