Multimaterial-Spritzguss löst komplexe Designherausforderungen. Allerdings kann die Auswahl des falschen Prozesses zu überzogenen Werkzeugbudgets oder nicht skalierbaren Stückpreisen führen. Ingenieure und Beschaffungsteams stehen jeden Tag vor einer kritischen Entscheidung. Sie müssen die Vorabinvestitionen gegen die langfristigen Produktionskosten abwägen. Gleichzeitig müssen Ihre Teile strenge kosmetische und strukturelle Toleranzanforderungen erfüllen. Der Umgang mit diesen Variablen erfordert klare technische Kenntnisse und einen strategischen Ansatz.
Dieser Artikel bietet einen transparenten Einblick in die betrieblichen Realitäten, die diese Herstellungsmethoden voneinander trennen. Wir prüfen Kosten-Break-Even-Punkte und strenge Designbeschränkungen. Sie erfahren genau, wann Sie sich auf herkömmliche sequentielle Methoden verlassen sollten, anstatt in einen echten automatisierten Prozess zu investieren. Eine frühzeitige richtige Entscheidung gewährleistet eine optimale Produktionsskalierung. Es schützt Ihren Projektzeitplan und sichert Ihr Endergebnis vor unerwarteten Revisionskosten.
Das Volumen ist der wichtigste finanzielle Faktor: Aufgrund der geringeren Werkzeugkosten ist das Umspritzen bei kleinen bis mittleren Stückzahlen sinnvoll. Two-Shot erfordert hohe Volumina, um teure, komplexe Formen zu amortisieren.
Präzision bestimmt den Prozess: Das Zwei-Schuss-Formen erfolgt in einer einzigen geschlossenen Maschine und bietet eine weitaus bessere Ausrichtung und engere Toleranzen als der Transferprozess des Umspritzens.
Arbeitsaufwand vs. Automatisierung: Das Umspritzen bringt Zykluszeit und Arbeitsaufwand mit sich (Teiletransfer), während das Zweispritzverfahren vollständig automatisiert ist.
Materialfragen: Beide Prozesse erfordern eine sorgfältige Analyse der chemischen Bindungsfähigkeiten (z. B. starre Substrate gepaart mit Elastomerharzen).
Wir müssen die betriebliche Realität definieren, die diese Prozesse trennt. Es hilft, den Vergleich sorgfältig zu formulieren. Denken Sie nicht, dass eine Methode grundsätzlich besser ist als die andere. Betrachten Sie es stattdessen als automatisierte Einzelzyklusproduktion im Gegensatz zur manuellen oder robotergestützten Mehrzyklusproduktion. Jeder Ansatz bedient ein bestimmtes Fertigungsökosystem.
Lassen Sie uns untersuchen Zwei-Schuss-Spritzguss . Zuerst Dabei handelt es sich um einen kontinuierlichen, hochautomatisierten Prozess. Eine Spezialmaschine verwendet eine rotierende Aufspannplatte oder Indexplatte. Die Presse spritzt das erste Material ein, um das Substrat zu bilden. Die Form öffnet sich leicht, die Aufspannplatte dreht sich und die Form schließt sich wieder. Die Maschine spritzt sofort das zweite Material in die neu gebildete Kavität ein. Das Handling zwischen den Schlägen entfällt komplett. Das Teil verlässt die Maschinenumgebung erst dann, wenn es vollständig fertiggestellt ist.
Das Umspritzen funktioniert anders. Wir nennen dies oft Insert-Molding oder Transfer-Molding. Sie spritzen das starre Substrat in einer Standardmaschine ein. Das Teil kühlt vollständig ab. Ein Bediener oder ein Roboterarm entfernt das Substrat physisch. Sie transportieren es in eine Sekundärform oder eine völlig andere Maschine. Schließlich führt die Presse den Überschlag aus. Durch diese sequentielle Handhabung werden mehrere unterschiedliche Variablen in Ihre Produktionsumgebung eingeführt.
Die Risikobewertung deckt gegensätzliche Schwachstellen auf. Der Transfer durch Menschen oder Roboter während des Umspritzens führt zu thermischen Schwankungen. Sie sind auch mit Positionierungsrisiken konfrontiert. Selbst eine geringfügige Fehlausrichtung im sekundären Hohlraum führt zu Graten oder ungleichmäßiger Wandstärke. Verunreinigungen durch Staub oder Hautöle können die Haftung beeinträchtigen. Two-Shot vermeidet diese Handhabungsrisiken vollständig. Es bringt jedoch eine weitere ernste Gefahr mit sich. Wenn Ihr ursprünglicher Teilentwurf strukturelle Mängel aufweist, ist eine Änderung des integrierten Werkzeugs außerordentlich schwierig. Technische Überarbeitungen komplexer rotierender Werkzeuge sind mit massiven finanziellen Strafen verbunden.
Das Verständnis der Kostenstrukturen bestimmt Ihren Fertigungsweg. Wir müssen dies in Kapitalausgaben (CAPEX) und Betriebsausgaben (OPEX) unterteilen. Die endgültige Entscheidung wird in der Regel von Ihrem Werkzeugbudget und der Größe Ihrer Produktionsserie bestimmt.
Bauen a Double-Shot-Form erfordert fortschrittliche Technik. Werkzeughersteller müssen Drehmechanismen, interne Absperrungen und unglaublich robuste Kernmaterialien integrieren. Diese Komplexität treibt den Preis in die Höhe. Ein einzelnes integriertes Werkzeug kostet oft 50 bis 100 % mehr als der Bau zweier separater herkömmlicher Werkzeuge. Ihre Vorabinvestition ist beträchtlich. Sie müssen die Zustimmung der Führung auf der Grundlage langfristiger Einsparprognosen sicherstellen.
Die Kosten pro Teil wirken umgekehrt. Das Umspritzen erfordert höhere Arbeitskosten, um den Transferprozess zu erleichtern. Die kombinierten Zykluszeiten sind länger, da das Teil zweimal erhitzt und gekühlt wird. Außerdem müssen Sie mit einer konstant höheren Ausschussrate rechnen. Physische Handhabung, sekundäre Einrichtungsfehler und Verunreinigungen tragen alle dazu bei, dass Teile aussortiert werden. Diese OPEX-Strafen schmälern Ihre Margen für jede einzelne produzierte Einheit.
Sie müssen den Volumen-Break-Even-Point berechnen. Bestimmen Sie genau, wann die betrieblichen Einsparungen die hohen Werkzeuginvestitionen übertreffen. Wenn Sie durch Arbeits- und Zykluszeiteffizienz 0,30 US-Dollar pro Teil einsparen und das komplexe Werkzeug zusätzlich 30.000 US-Dollar kostet, liegt Ihr Break-Even bei 100.000 Einheiten. Typischerweise liegt dieser Schwellenwert irgendwo zwischen Zehntausenden und Hunderttausenden Teilen. Kleinserien können die hohen Werkzeugkosten im Vorfeld einfach nicht amortisieren.
Betrachten Sie Ihre Produkt-Roadmap skeptisch. Wählen Sie niemals den hochautomatisierten Weg für nicht validierte Produkte. Markttests erfordern häufig Designanpassungen. Wenn sich Ihre Produktabmessungen ändern, ist die Änderung eines rotierenden Werkzeugs exponentiell schwieriger als die Änderung einer einfachen Sekundärkavität. Schonen Sie Ihr Kapital, wenn das Design fließend bleibt.
Kosten- und Prozessvergleichsmatrix
Kriterien |
Umspritzen (Transfer) |
Zwei-Schuss-Produktion |
|---|---|---|
Werkzeugkosten im Voraus |
Unten (zwei einfache Formen) |
Höher (Eine komplexe rotierende Form) |
Arbeitskosten pro Teil |
Hoch (manuelle oder Roboterübertragung) |
Niedrig (vollständig automatisierter Prozess) |
Risiko der Ausschussrate |
Mittel bis hoch (Ausrichtungsfehler) |
Niedrig (Teil verlässt nie den Kern) |
Designflexibilität |
Hoch (Kavitäten lassen sich leichter modifizieren) |
Niedrig (Revisionen sind sehr komplex) |
Ideales Volumen |
Unter 50.000 Einheiten pro Jahr |
Über 100.000 Einheiten jährlich |
Die Toleranzkontrolle trennt die adäquate Fertigung von der Präzisionstechnik. Für medizinische Geräte oder Automobildichtungen benötigen Sie eine äußerst genaue Gratkontrolle. Ein kleiner Gummigrat kann eine ganze Baugruppe ruinieren. Für diese Anwendungen ist 2K-Spritzguss zwingend erforderlich. Das starre Substrat bleibt während der Rotation fest auf dem Stahlkern fixiert. Es kann nicht schrumpfen oder sich verziehen, bevor der zweite Schuss eintrifft. Die Sekundärabsperrungen dichten perfekt gegen die exakten Abmessungen des frisch geformten Substrats ab.
Gehen Sie die Risiken einer Substratdurchbiegung ehrlich an. Lassen Sie uns die Transferrealität untersuchen. Ihr starres Substrat kühlt außerhalb der Presse vollständig ab. Dann legen Sie es in einen neuen Stahlhohlraum. Sie spritzen unter hohem Druck stehendes, heißes Harz darüber. Dieser Thermoschock verursacht erhebliche Spannungen. Der Einspritzdruck kann leicht zu Verformungen, Durchbiegungen oder sogar zur Zerstörung empfindlicher Substratelemente führen. Sie müssen extrem robuste Wandstärken entwerfen, um eine Zweitplatzierung zu überstehen.
Die Prozessmechanik begrenzt Ihre geometrische Komplexität. Die automatische Rotation ermöglicht Blindabschaltungen. Sie können mühelos komplizierte ineinandergreifende Geometrien ausführen. Es wäre physikalisch unmöglich, diese hochkomplexen Konstruktionen in einem manuellen Transferwerkzeug korrekt auszurichten. Wenn Ihr Teil über überlappende Lippen oder eine 360-Grad-Einkapselung verfügt, werden Übertragungsmethoden wahrscheinlich scheitern.
Berücksichtigen Sie bei der Bewertung Ihrer CAD-Dateien diese kritischen Geometriebeschränkungen:
Wandstärkenverhältnisse: Das Substrat muss immer dicker und strukturell stärker sein als die äußere Elastomerschicht, um eine Durchbiegung zu verhindern.
Abschaltwinkel: Sekundärwerkzeuge benötigen ausreichende Formschrägen, um sauber am Kunststoffsubstrat abzudichten, ohne es zu zerdrücken.
Einkapselungsgrenzen: Das vollständige Einschließen eines Teils ist in einem Transferprozess praktisch unmöglich, ohne dass Kernstifte oder Stützstrukturen freigelegt werden.
Schrumpfungsberechnung: Bei der sequentiellen Verarbeitung müssen Sie zwei völlig unterschiedliche Schrumpfungsraten berechnen, die zu unterschiedlichen Zeiten auftreten, was die endgültigen Teileabmessungen verkompliziert.
Die Wissenschaft der Haftung bestimmt die Qualität Ihres Endteils. Unabhängig vom gewählten Verfahren hängt der Erfolg stark von den Schmelzetemperaturen ab. Die chemische Kompatibilität Ihrer beiden Harze bildet die Grundlage für eine dauerhafte Verbindung. Wenn sich die Materialien chemisch gegenseitig abstoßen, kann kein Herstellungsprozess das Teil retten.

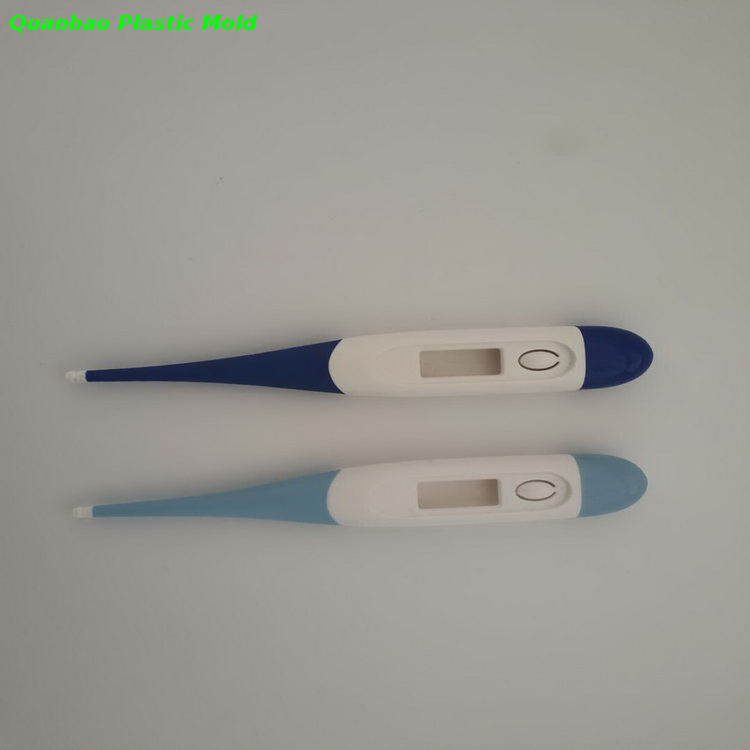

Lassen Sie uns Soft-Touch-Anwendungen besprechen. Hersteller verlassen sich häufig darauf TPU-Umspritzung zur Verbesserung der Benutzerergonomie. Sie spritzen dieses Elastomermaterial auf starre Substrate wie ABS oder Polycarbonat. Durch diese spezielle Paarung entsteht eine langlebige, hochwertige Qualität Soft-Touch-Formteile . Griffe für Elektrowerkzeuge, Griffe für chirurgische Geräte und robuste Elektronikgeräte basieren alle auf genau dieser Materialkombination. Der starre Kern sorgt für strukturelle Integrität, während das Elastomer Stöße absorbiert und den Grip verbessert.
Der Herstellungsprozess hat einen erheblichen Einfluss auf die chemische Bindungsstärke. Die automatisierte Rotation bietet einen enormen wissenschaftlichen Vorteil. Die Presse spritzt das zweite Material ein, während das erste Substrat heiß bleibt. Die Polymerketten an der Oberfläche sind noch sehr beweglich. Wenn das zweite Harz auf diese warme Grenze trifft, kommt es zu einer tiefen molekularen Verschränkung. Dieser thermische Vorteil führt zu einer hervorragenden Vernetzung und einer außergewöhnlich starken chemischen Bindung.
Transferprozesse sehen sich einer härteren Realität gegenüber. Der Untergrund ist völlig kalt. Die Polymerketten sind eingefroren. Das heiße Sekundärharz hat Mühe, die kalte Grenzschicht tief aufzuschmelzen. Sie erleben eine deutlich geringere chemische Haftung. Daher müssen Sie mechanische Verriegelungen in Ihren CAD-Entwurf einbauen. Integrieren Sie Hinterschnitte, Schwalbenschwänze oder Durchgangslöcher. Diese physikalischen Eigenschaften garantieren, dass sich die äußere Schicht bei starker Beanspruchung nicht ablöst oder delaminiert. Beim Abkühlen von Substraten zwischen den Phasen kann man sich nicht ausschließlich auf die chemische Haftung verlassen.
Wir können diese komplexe technische Entscheidung vereinfachen. Bewerten Sie Ihr Projekt anhand der folgenden operativen Kriterien, um Ihren optimalen Weg zu finden.
Ihr Produktionsvolumen liegt im unteren bis mittleren Bereich, typischerweise unter 50.000 Teilen pro Jahr.
Ihr Budget für die Bereitstellung von Vorabwerkzeugen ist durch das Management oder externe Investoren streng begrenzt.
Ihr Produktdesign entwickelt sich noch weiter und erfordert Flexibilität für zukünftige Hohlraummodifikationen.
Für Ihre Endmontage sind branchenübliche Toleranzen akzeptabel.
Sie können mechanische Verriegelungen problemlos in die Substratgeometrie integrieren.
Ihr Produktionsvolumen ist außergewöhnlich hoch und liegt leicht über 100.000 Teilen pro Jahr.
Hohe Arbeitskosten und längere Zykluszeiten zerstören die wettbewerbsfähigen Gewinnspannen Ihres Produkts.
Die Anwendung erfordert eine Null-Fehler-Toleranzkontrolle und makellose kosmetische Übergänge.
Die Geometrie Ihres Teils ist einfach zu empfindlich oder komplex für eine sekundäre physische Platzierung.
Ihre Endanwendungsumgebung erfordert eine maximale chemische Bindungsstärke, um eine Delaminierung zu verhindern.
Die Wahl zwischen sequentiellem Transfer und automatisierten Multimaterialprozessen ist selten eine rein technische Entscheidung. Es bleibt eine strategische Finanz- und Risikomanagementkalkulation. Ihr endgültiges Urteil muss das Produktionsvolumen, die Präzisionsanforderungen und die allgemeine Designreife in Einklang bringen. Wenn Sie die finanziellen Realitäten der Werkzeugamortisation ignorieren, wird Ihr Projekt in einen unrentablen Kreislauf geraten.
Wir raten Beschaffungs- und Entwicklungsteams, eine Pause einzulegen, bevor sie sich auf einen Werkzeugpfad festlegen. Führen Sie mit Ihrem Spritzgusspartner eine strenge DFM-Prüfung (Design for Manufacturability) durch. Überprüfen Sie Ihre Materialpaarungen, mechanischen Verriegelungen und prognostizierten Jahresmengen. Eine gründliche Vorabprüfung verhindert teure nachgelagerte Ausfälle und sichert die Effizienz Ihrer Lieferkette.
Hören Sie auf, über Werkzeugkosten und Zykluszeiten zu spekulieren. Beauftragen Sie frühzeitig in Ihrem Entwicklungszyklus einen kompetenten Fertigungspartner. Senden Sie noch heute Ihre 3D-CAD-Dateien für eine umfassende Zykluszeitanalyse und einen Vergleich der Werkzeugkosten.
A: Es handelt sich hierbei um synonyme Branchenbegriffe. Beide beziehen sich auf genau denselben kontinuierlichen Einzelmaschinenprozess. „2K“ leitet sich vom deutschen Wort „Zweikomponenten“ ab. Nordamerikanische Ingenieure bevorzugen typischerweise den Begriff „Two-Shot“. Beide beschreiben das Einspritzen zweier unterschiedlicher Polymere in eine rotierende Form ohne Zwischenbehandlung.
A: Nein. Sie benötigen spezielle Doppelzylindermaschinen. Die Presse benötigt zwei unabhängige Einspritzeinheiten, um die verschiedenen Harze gleichzeitig zu schmelzen und zu verspritzen. Die Maschine benötigt außerdem eine integrierte rotierende Aufspannplatte oder eine interne Indexplatte, um den Formkern zwischen den beiden Einspritzstationen zu bewegen.
A: Nicht unbedingt. Während ein Kaltübertragungsprozess eine geringere chemische Haftung erzeugt, können Sie mechanische Verriegelungen in das Teil einbauen. Durch das Hinzufügen von Durchgangslöchern, Hinterschneidungen und Kantenumwicklungen wird das zweite Material mechanisch fixiert. Die richtige Materialpaarung und das intelligente Strukturdesign sorgen für eine hervorragende Haltbarkeit.
A: Die zuverlässigsten Paarungen kombinieren starre technische Kunststoffe mit flexiblen Elastomeren. Übliche erfolgreiche Kombinationen umfassen Polycarbonat (PC) oder PC/ABS-Mischungen gepaart mit thermoplastischem Polyurethan (TPU) oder thermoplastischem Elastomer (TPE). Um eine erfolgreiche Verbindung zu erreichen, müssen Sie sicherstellen, dass ihre Schmelzpunkte gut kompatibel sind.
